URR 用量上报规则

• 29244 5.2.2 Usage Reporting Rule

URR 的作用？

• 用来告诉 UPF 如何对 PDR 识别的 SDF 或 Application 业务进行使用量统计信息的上报。CP 收到 Report Information 后，可用于计费或者管控（e.g. 超量限速）等用途。

URR 在哪个流程里下发的？

• N4 会话建立流程。

• N4 会话修改流程。

URR 是怎么工作的？

• 每个 URR 必须关联到一个 PDR。先看 PDR 进行包检测和分类，然后按照不同的业务分类来做使用量的统计，并上报给 CP。

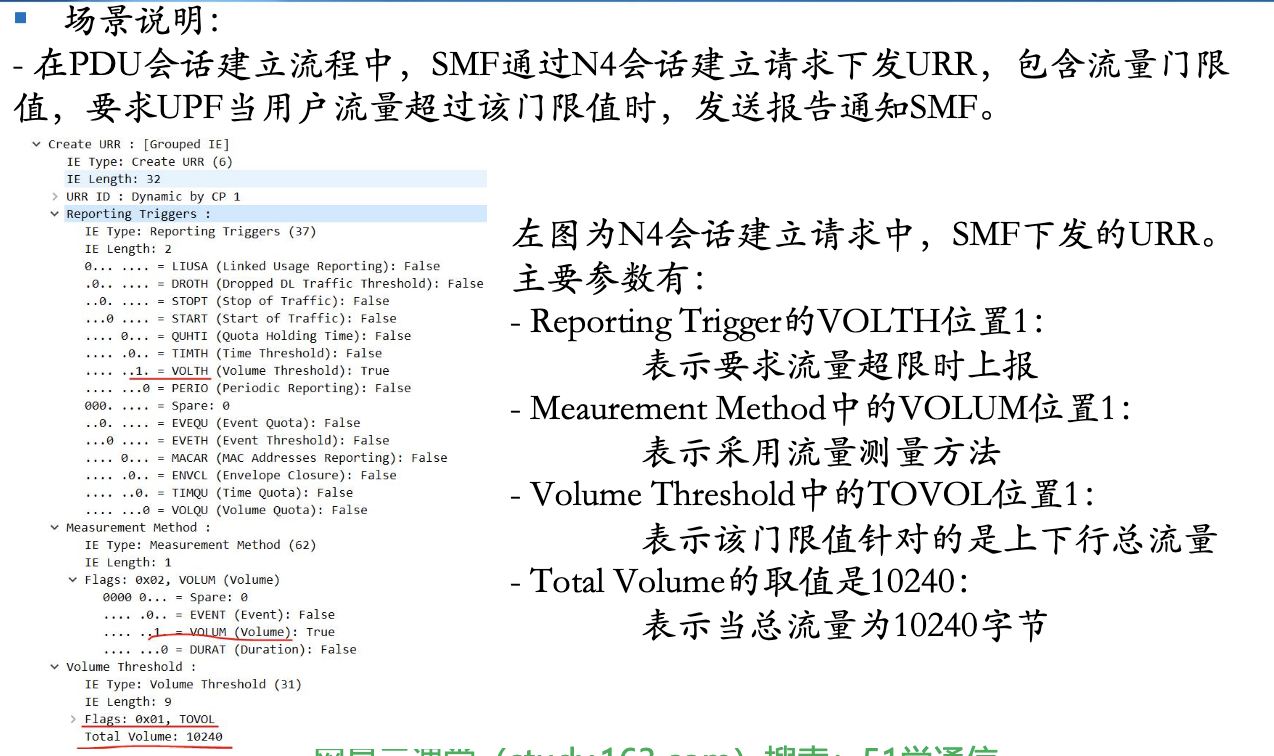

UEE 的参数

• URR ID（M）：URR 的唯一标识。

• Measurement Method（M）：指示了 UPF 对使用量进行测量的方式（e.g. 流量、时长、事件）。

• Reporting Triggers（C）：指示了 UPF 向 CP 发送 Report 的触发器（e.g. 周期性上报、达到门限值上报 etc.）。

  • PERIO（Periodic Reporting）：置 1 表示周期性上报。

  • VOLTH（Volume Threshold）：置 1 表示流量门限到达触发的上报。

  • TIMTH（Time Threshold）：置 1 表示时间门限到达触发的上报。

  • QUHTI（Quota Holding Time）：置 1 表示当没有用户面数据产生导致 QHT 超时触发的上报。

  • START（Start of Traffic）：置 1 表示检测到流量的产生触发的上报。

  • STOPT（Stop of Traffic）：置 1 示检测流量的停止触发的上报。

  • DROTH（Dropped DL Traffic Threshold）：置 1 表示下行流量丢弃门限值到达触发的上报。

  • LIUSA（Linked Usage Reporting）：置 1 表示是关联到另一个 URR 触发的上报。

  • VOLQU（Volume Quota）：置 1 表示流量配额耗尽触发的上报。

  • TIMQU（TimeQuota）：置 1 表示时间配额耗尽触发的上报。

  • ENVCL（Envelope Closure）：置 1 表示信封闭合（基于时间的计费）的条件满足触发的上报。

  • MACAR（MAC Addresses Reporting）：置 1 表示 MAC 地址作为 UE 上行帧源地址触发的上报。

  • EVETH（Event Threshold）：置 1 表示事件门限到达触发的上报。

  • EVEQU（Event Quota）：置 1 表示事件配额耗尽触发的上报。

• Measurement Period（C）：指示了当 Reporting Trigger 为周期性上报，测量的周期时长。

• Volume Threshold（C）：指示了当 Measurement Method 为 Volume 时，测量的上报门限，一旦达到，就上报给 CP。例如：1G 流量。

• Volume Quota（C）：指示了当 Measurement Method 为 Volume 时，测量的配额，用于在线计费，一旦达到，就中断业务流量。

• Time Threshold（C）：指示了当 Measurement Method 为 Timer 时，测量的上报门限，一旦达到，就上报给 CP。例如：1 天时间。

• Time Quota（C）：指示了当 Measurement Method 为 Timer 时，测量的配额，用于在线计费，一旦达到，就中断业务流量。

• Event Threshold（C）：指示了当 Measurement Method 为 Event 时，测量的上报门限，一旦达到，就上报给 CP。例如：一次成功的音乐文件下载。

• Event Quota（C）：指示了当 Measurement Method 为 Event 时，测量的配额，用于在线计费，一旦达到，就中断业务流量。

• Quota Holding Time（C）：指示了 Quota 的保留时长，如果用户一直没有流量产生，当该计时器超时后，则需要重新向 CP 申请配额。

• Quota Validity Time（C）：指示了 Quota 的有效时长。当该计时器超时后，UPF 应停止（或有限度转发少量报文）报文转发，并向 CP 发送报告。需要 UPF 支持 VTME 特性，

• Monitoring Time（O）：指示了 Quota 的监控时长。当该计时器超时后，CP 将重置 Quota 值。例如：假设 88 元 10G 流量包月，则每月 1 号 0 点恢复 10G 的配额。

• Subsequent Volume Threshold（O）：当启动了监控时间，并采用了基于流量的测量后，该参数用于报告在监控时间启动后一段时间内的流量使用情况。

• Subsequent Volume Quota（O）：当启动了监控时间，并采用了基于流量的测量后，该参数用于指示在监控时间启动后一段时间内的可用流量配额。

• Subsequent Time Threshold（O）：当启动了监控时间，并采用了基于时间的测量后，该参数用于报告在监控时间启动后一段时间内的时间使用情况。

• Subsequent Time Quota（O）：当启动了监控时间，并采用了基于时间的测量后，该参数用于指示在监控时间启动后一段时间内的可用时间配额。

• Subsequent Event Threshold（O）：当启动了监控时间，并采用了基于事件的测量后，该参数用于报告在监控时间启动后一段时间内的事件使用情况。

• Subsequent Event Quota（O）：当启动了监控时间，并采用了基于事件的测量后，该参数用于指示在监控时间启动后一段时间内的可用事件配额。

• Inactivity Detection Time（C）：当采用基于时间的测量，该参数包含了用户没有流量产生的持续时间。该时间超时，应挂起基于时间的测量。

• Linked URR ID（C）：如果本 URR 的使用量报告关联到另一个 URR，则该参数包含关联的 URR 的 ID。

• Measurement Information（C）：

  • MBQE（Measurement Before QoS Enforcement）标志位：置 1 表示请求测量 QoS 规则执行前的流量。

  • INAM（Inactive Measurement）标志位：置 1 表示测量暂停。

  • RADI（Reduced Application Detection Information）标志位：置 1 表示当检测到某应用的启动或停止时，发送的报告里应指包含 App 的 ID。

  • ISTM（Immediate Start Time Metering）标志位：置 1 表示立即启动时间的测量。

  • MNOP（Measurement of Number of Packets）标志位：如果采用流量计费，置 1 表示请求 UPF 测量转发的 UL/DL/Total 报文的数量。

• Time Quota Mechanism（C）：如果采用基于时间的测量，那测量机制是 CTP（Continuous Time Period）还是 DTP（Discrete Time Period）。

• Aggregated URRs（C）：如果 URR 支持 Credit Pool（信用池，即：某个用户会话下的所有业务共享信用池中的配额），则包含该参用于提供聚合的 URR。

• FAR ID for Quota Action（C）：当配额耗尽时，可以指定一个关联的 FAR，并通过 FAR 来决定配额耗尽后的转发行为（e.g. Drop 或者重定向报文）。

• Ethernet Inactivity Timer（C）：仅用于 Ethernet 类型的 PDU Session。用于上报 Inactive 的 UE 的 MAC 地址。

• Additional Monitoring Time（O）：CP 可以下发 1 个 Monitoring Time 和多个 Additional Monitoring Time，用于重置（Time、Volume、Event 的）门限值。让计费和管控更灵活。

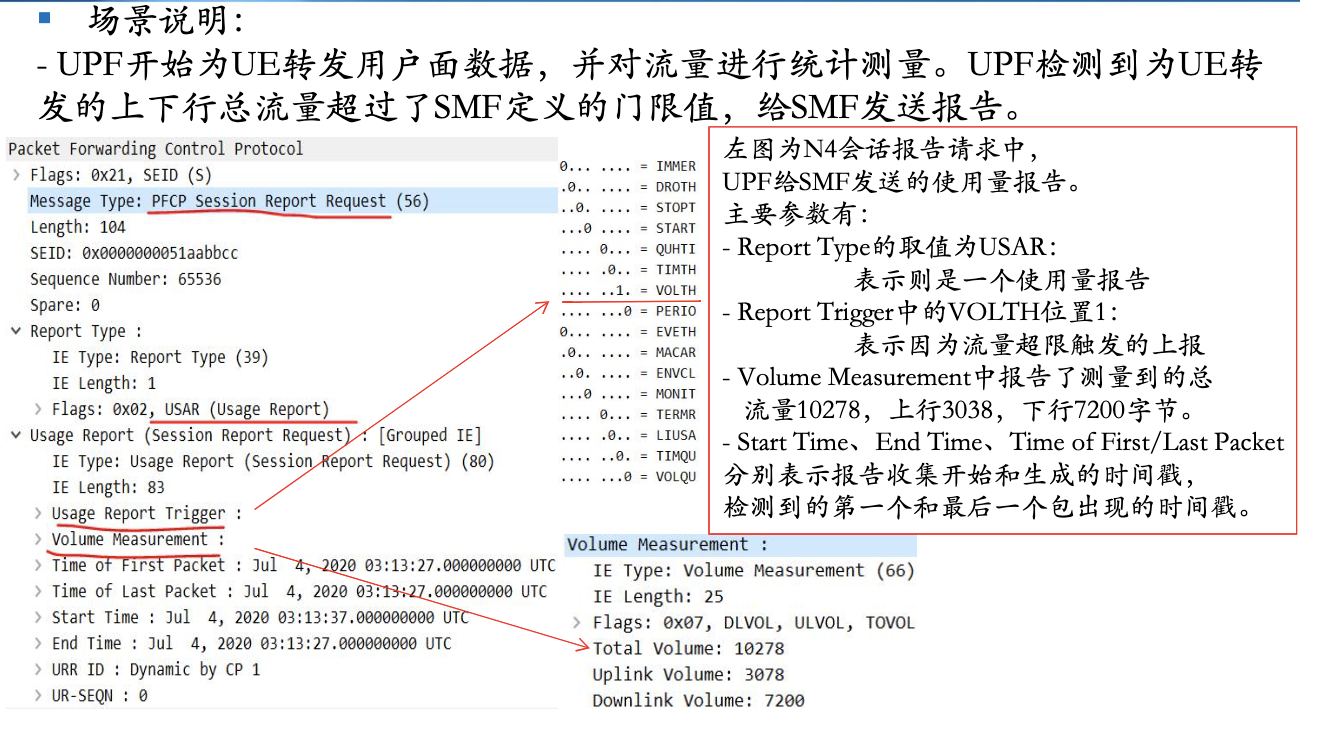

Usage Report 的参数

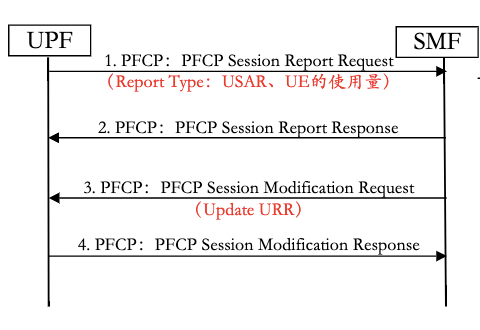

当 URR 定义的使用量上报条件满足（e.g. 门限达到、配额失效）时，UPF 应向 CP 发送 Usage Report msg（Report Type 为 USAR，表示这个是 URR 触发的使用量报告），报告用户的使用量。

• Usage Report lE wlthin PFCP Session Report Request

• URR ID（M）：URR 的唯一标识。

• R-SEQN（M）：使用量报告序列号，URR 使用量报告的唯一标识。

• Usage Report Trigger（M）：使用量报告的触发条件。

• Start Time（C）：使用量报告中的信息收集开始时的时间戳。

• End Time（C）：使用量报告生成时的时间戳

• Volume Measurement（C）：表示采用流量测量方式下，UE 的 UL/DL/Total 的使用量。

  • DLNOP 标志位：置 1 表示 Downlink Number of Packets，即报告的是下行报文数。

  • ULNOP 标志位：置 1 表示 Uplink Number of Packets，即报告的是上行报文数。

  • TONOP 标志位：置 1 表示 Total of Packets，即报告的是总报文数。

  • DLVOL 标志位：置 1 表示 Downlink Volume，即报告的是下行流量。

  • ULVOL 标志位：置 1 表示 Uplink Volume，即报告的是上行流量。

  • TOVOL 标志位：置 1 表示 Total Volume，即报告的是总流量。

• Duration Measurement（C）：表示采用时长测量方式。

• Application Detection Information（C）：应用检测的信息参数。

• UE IP address（C）：UE 的 IP 地址。

• Network Instance（C）：网络实例。

• Time of First Packet（C）：第一个包出现的时间戳。

• Time of Last Packet（C）：最后一个包出现的时间戳。

• Usage Information（C）：使用量信息，有 4 个标记位，表示使用量的统计是在监控时间之前还是之后启动的，以及是在 QoS 规则执行之前还是之后启动的。

• Query URR Reference（C）：表示 N4 修改请求消息中接收到的查询 URR 的参考值。

• Event Time Stamp（C）：用于事件测量方式，表示事件发生的时间。

• Ethernet Traffic Information（C）：用于以太网流量的上报。

NOTE：Volume 的数据类型是无符号的 64 位整数，单位是字节。

示例

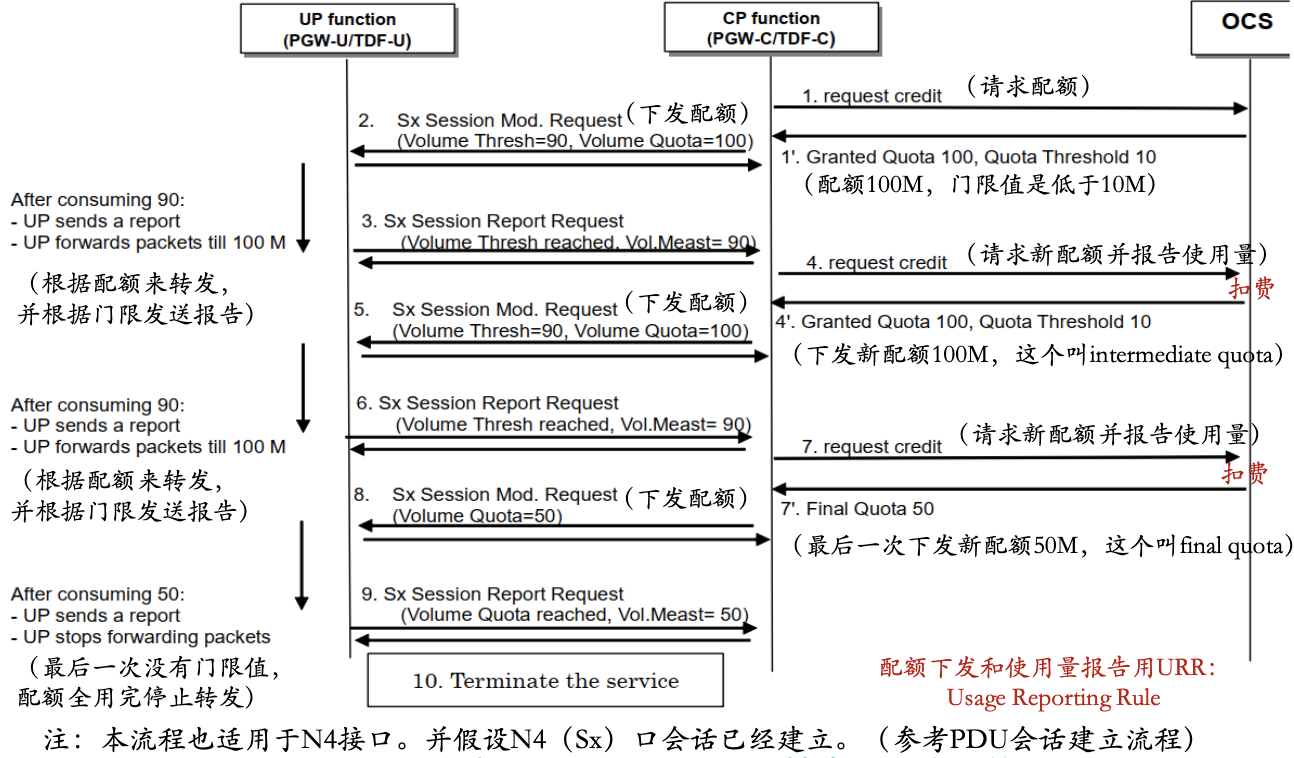

• 在线计费流程
