DNN 和切片的带宽控制功能

需求分析：

依据《面向垂直行业的边缘N4解耦UPF测试规范v2.0.docx》中测试案例11.13.1和11.13.2的要求，当 UE 访问 DNN（或当 UE 使用目标切片发起请求）， UPF 能支持对不同 DNN （或不同切片里）的业务通信进行带宽控制、流量统计的功能。

vpp 满足度测试：

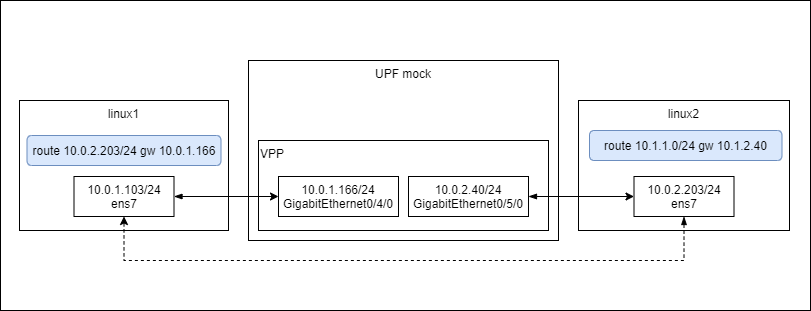

1. 准备环境：



   启动 VPP 并配置接口 ip ：

   set int ip address GigabitEthernet0/4/0 10.0.1.166/24
   set int state GigabitEthernet0/4/0 up
   set int ip address GigabitEthernet0/5/0 10.0.2.40/24
   set int state GigabitEthernet0/5/0 up


   配置 linux 1 和 linux 2 两台机器的路由表：

   # linux 1
   route add -net 10.1.3.0/24 gw 10.1.1.1
   # linux 2
   route add -net 10.1.1.0/24 gw 10.1.3.1

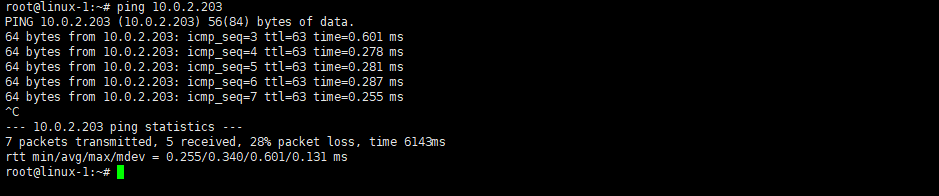

   测试 linux 1 到 linux 2 之间链路是否可以正常通信：



2. 测试

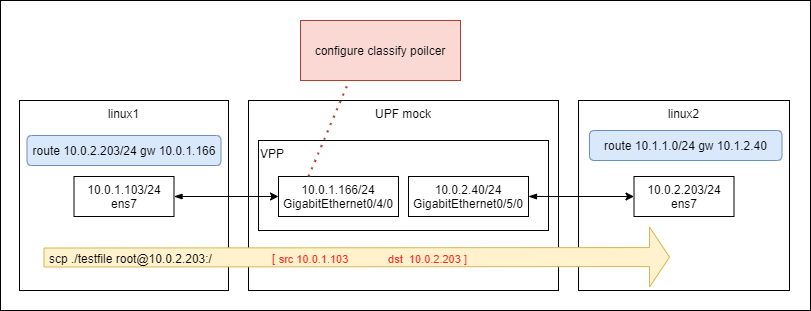

   1. 使用 scp 命令从 linux 1 上传文件到 linux 2 ，测试带宽控制是否生效：



      在 linux 1 上测试 scp 命令未限速前的速度：



      配置 VPP 接口带宽限速：

      # 1 配置限速规则 policer
      configure policer name policy1 cir 800 cb 9000 rate kbps round closest type 1r2c conform-action transmit exceed-action drop
      # 2 配置分类表 classify table
      classify table mask l3 ip4 src/24 # table index: 0
      # 3 配置分类表中的命中规则 classify session ，该规则关联限速规则 policy1
      classify session policer-hit-next policy1 exceed-color table-index 0 match l3 ip4 src 10.0.1.0
      # 4 关联接口和分类表（1->2方向的包，节点流转是 G4 -> input -> output -> G5 , Qos 配置节点在 input 之后，所以必须关联 G4 接口才能生效。）
      set policer classify interface GigabitEthernet0/4/0 ip4-table 0

      # 第 2 和 3 步也可换成如下两个配置：
      classify table mask l3 ip4 dst/24
      classify session policer-hit-next policy1 exceed-color table-index 0 match l3 ip4 dst 10.0.2.0


      在 linux 1 上测试 scp 命令，查看带宽控制是否生效：

      上传文件，带宽明显受限下降：

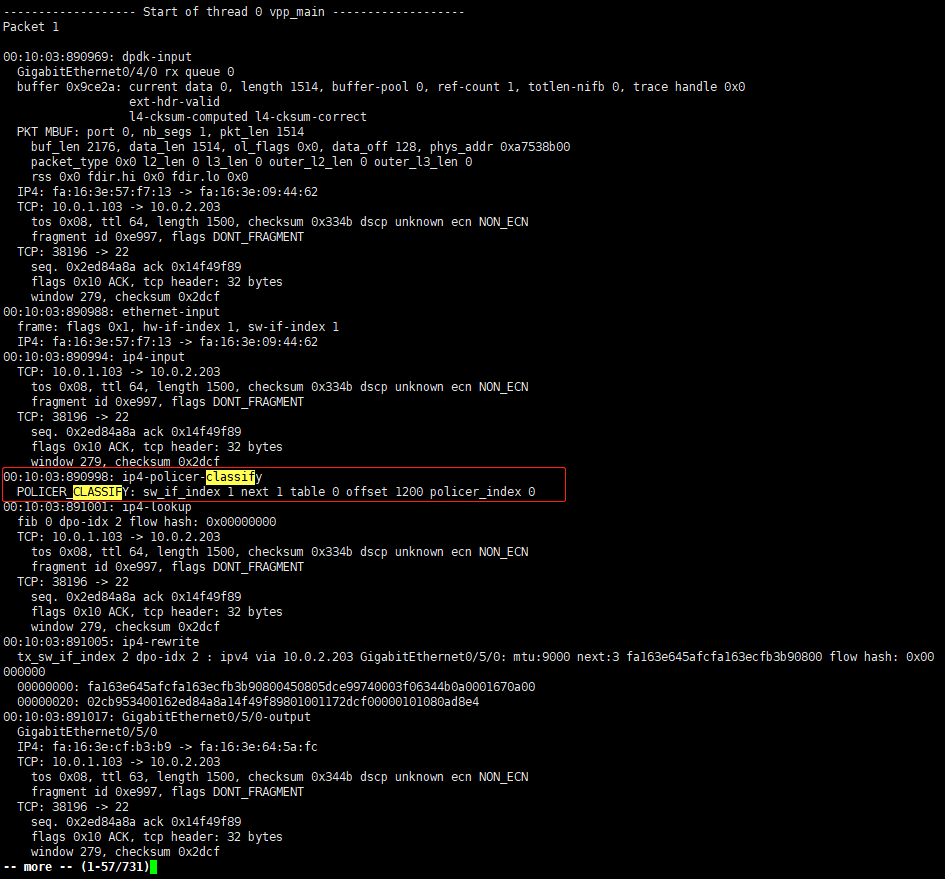

      trace 查看节点流转，数据包在分类表有命中配置的规则：

      trace add dpdk-input 10
      sh trace

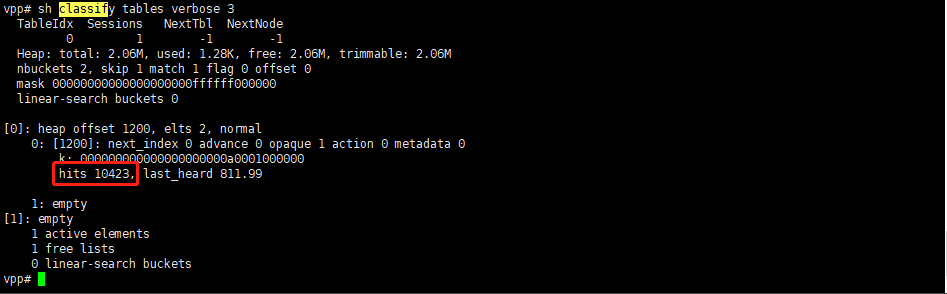

      也可通过分类表查看包命中个数：

      sh classify tables verbose

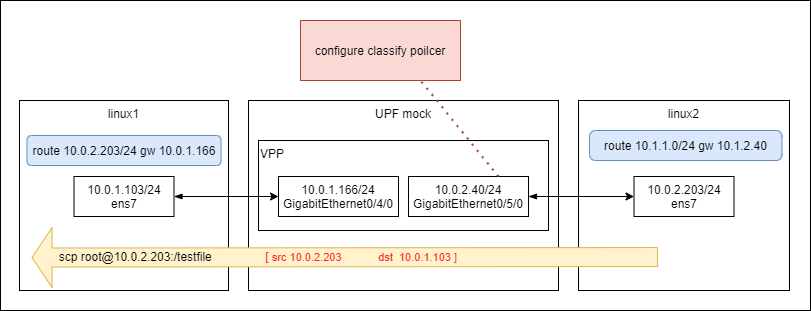

   2. 使用 scp 命令下载 linux 2 的文件到 linux 1 中，测试带宽控制是否生效：



      在 linux 1 上测试 scp 命令未限速前的速度：



      配置 VPP 接口带宽限速：

      # 1 配置限速规则 policer
      configure policer name policy1 cir 800 cb 9000 rate kbps round closest type 1r2c conform-action transmit exceed-action drop
      # 2 配置分类表 classify table
      classify table mask l3 ip4 src/24 # table index: 0
      # 3 配置分类表中的命中规则 classify session ，该规则关联限速规则 policy1
      classify session policer-hit-next policy1 exceed-color table-index 0 match l3 ip4 src 10.0.2.0
      # 4 关联接口和分类表（2->1方向的包，节点流转是 G5 -> input -> output -> G4 , Qos 配置节点在 input 之后，所以必须关联 G5 接口才能生效。）
      set policer classify interface GigabitEthernet0/5/0 ip4-table 0

      # 第 2 和 3 步也可换成如下两个配置：
      classify table mask l3 ip4 dst/24
      classify session policer-hit-next policy1 exceed-color table-index 0 match l3 ip4 dst 10.0.1.0


      在 linux 1 上测试 scp 命令，查看带宽控制是否生效：

      下载文件，带宽明显受限下降：

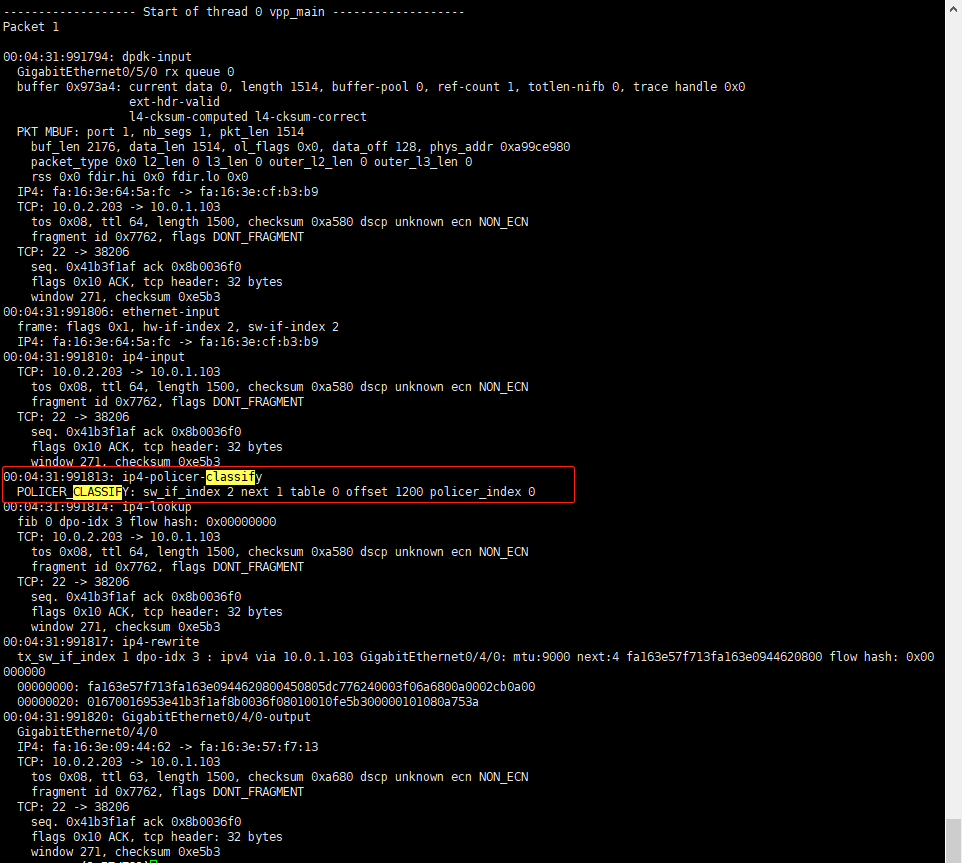

      trace 查看节点流转，数据包在分类表有命中配置的规则：

      trace add dpdk-input 10
      sh trace

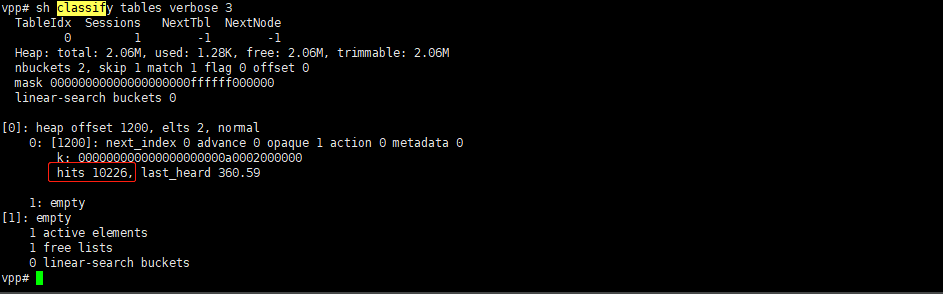

      也可通过分类表查看包命中个数：

      sh classify tables verbose 3




3. 总结：

   目前 vpp 支持基于接口的带宽控制功能，由于原生节点 classify 在 ip-input 节点之后，所以关联网卡时必须关联在数据包入口才能生效；该功能支持网段配置，可以模拟 DNN 和切片的场景。
