需求分析与设计

关联文档

  • 《面向垂直行业的 N4 边缘解耦 UPF 设备规范》 v1.0.0，第6.3章节

  • 《面向垂直行业的边缘 N4 解耦 UPF 测试规范》v2.0 ，第11.4.1章节

需求分析

UPF 需增强支持识别数据业务，以根据不同业务做相应的计费。 对于 HTTPS 协议，可通过识别 client hello 消息中的 sni 字段来实现业务识别；并通过配置不同 pdr配置不同dn以实现区分不同业务计费。

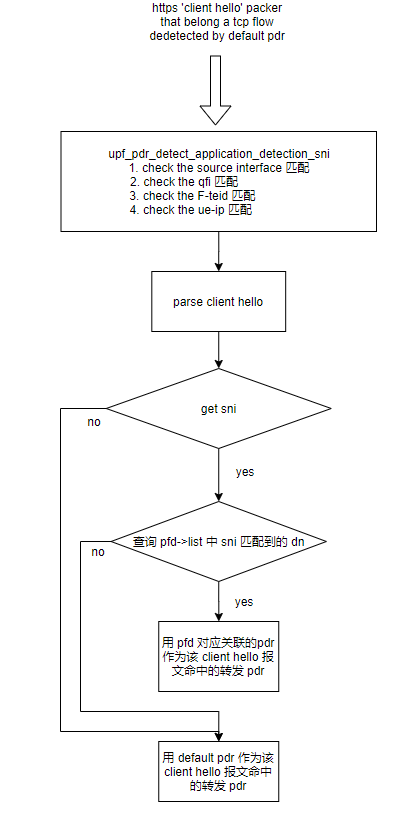

代码流程

通过增加对 client hello 报文进行解析后，获取到 sni，并进行 sni 和 pfd 中 dn 的匹配，对匹配上的 dn->pfd，视为命中的 pdr，并应用相应转发，计费规则。


遗留问题

目前存在 urr 计量不准确问题，原因有如下两个：

1、由于在 sni只在 client hello报文中出现；所以后续的业务报文无法通过识别sni的逻辑来修正命中的pdr; 2、又因为目前的flow cache 中需要有4M字节的报文预热后，flow cache 才会生效通过五元组来匹配报文实现pdr命中。
