VPP-Agent 支持数据库回滚功能

需求背景

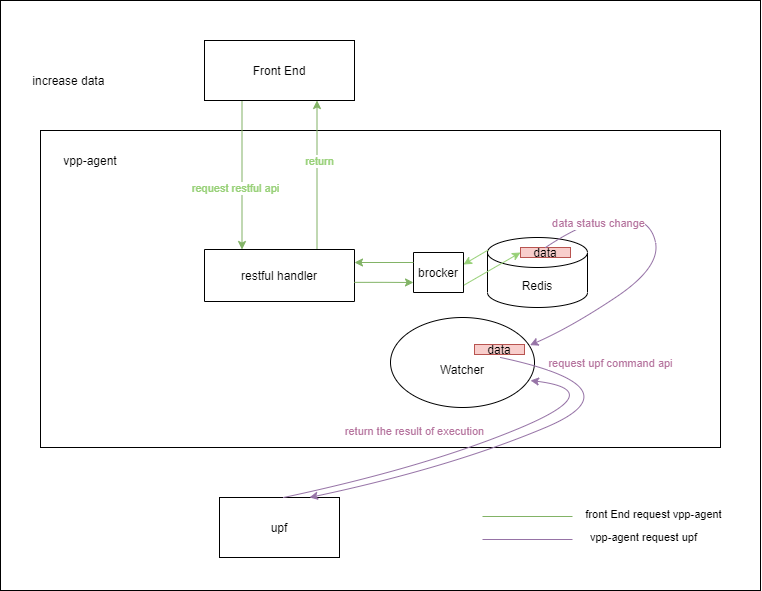

现在前端发送请求数据到 upf 的流程架构如下图。前端请求 vpp-agent 的 api ， vpp-agent 将数据保存到 redis 中； watcher 监控到数据的变化，将数据发送给 upf 。

在此实现方式中，前端收到 vpp-agent 的应答并非数据执行到 upf 中的结果，而是数据存入 vpp-agent 的数据库的结果；当 upf 插入数据失败时， watcher 可以接收到 upf 错误返回，但无法将错误信息报告到前端；当 upf 插入数据失败时， watcher 接收到 upf 错误返回，但没有对 redis 中的数据进行回滚，导致 vpp-agent 数据库的信息记录与 upf 实际运行状态不同步。

为优化以上问题，此次开发 vpp-agent 数据库回滚功能，保证 vpp-agent 数据库信息与 upf 实际运行状态能同步，同时使前端使用 restful api 时可以得到 upf 实时返回的结果。

image-before1

设计方案

为使前端能得到 upf 实时返回的结果，而不是 vpp-agent 中间数据库的操作结果，现将前端的请求经 rest_api 模块处理后直接请求 upf ，获取结果后返回给前端；
为保留 vpp-agent 作为 upf 的数据库功能，当 upf 返回确定操作后，依然将记录存放到数据库中；
在原有 vpp-agent 数据库自动同步的基础上，取消已发送 upf 的数据的同步，避免重复发送数据到 upf 。

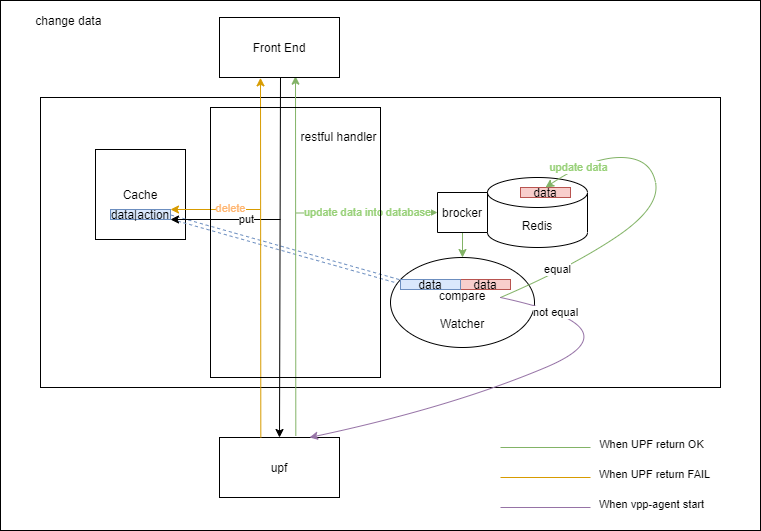

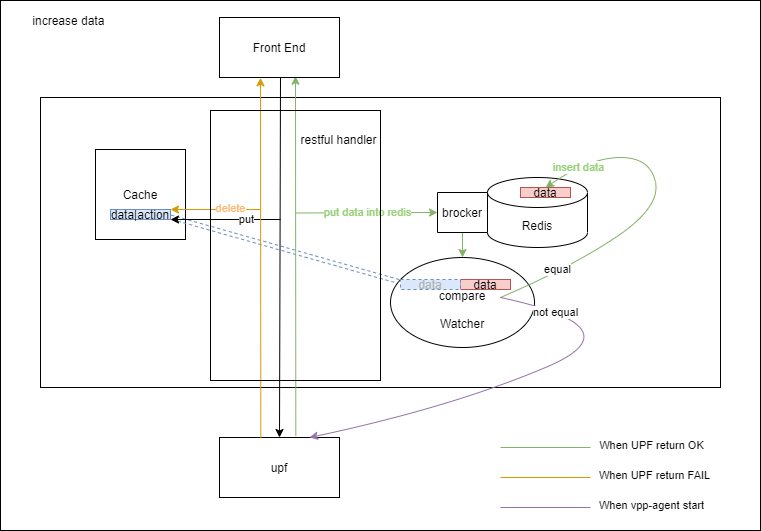

为此，（1）在 rest_api 模块将数据发送 upf 后、将数据插入数据库前，增加 cache 的操作，该操作将无需再同步 upf 的数据的唯一标识存放到 cache 中；（2）修改同步 upf 的 watcher 操作，该操作将先判断数据是否已经存放 cache ，有则删除 cache 且不需要发送 upf ，没有则发送 upf 同步数据。

上述唯一标识为 “ 增/删/改某条规则 ”，故标识设计为 rule id + post/delete/put 的形式。

代码实现

修改思路

1、修改 restful handler 增加 cache 调用

func GetMP2CacheTotally(key string) []string {
	item := Mp2Cache.Get(key)
	if item == nil {
		return nil
	} else {
		return item.([]string)
	}
}

func IsMp2CacheRecordExit(key string) bool {
	var keys []string
	sxKey := upf_model.Mp2Prefix
	item := Mp2Cache.Get(sxKey)
	if item != nil {
		keys = item.([]string)
		for _, k := range keys {
			if k == key {
				return true
			}
		}
	}
	return false
}

func AddMp2Cache(key string) {
	var keys []string
	sxKey := upf_model.Mp2Prefix
	item := Mp2Cache.Get(sxKey)
	if item != nil {
		keys = item.([]string)
		for _, k := range keys {
			if k == key {
				return
			}
		}
	}
	keys = append(keys, key)
	Mp2Cache.Put(sxKey, keys)
}

func DelMp2Cache(key string) {
	var keys []string
	sxKey := upf_model.Mp2Prefix
	item := Mp2Cache.Get(sxKey)
	if item == nil {
		return
	}
	keys = item.([]string)
	for i, k := range keys {
		if k == key {
			keys[i] = keys[len(keys)-1]
			keys[len(keys)-1] = ""
			keys = keys[:len(keys)-1]
			break
		}
	}
	PfcpCache.Put(sxKey, keys)
}

2、修改 restful handler 增加 upf api 调用 (以 traffic rule post 请求为例)

// send to upf
mp2Id, err = p.CreateUUIDIndex(mp2TrafficRuleReqInfo.TrafficRuleId)
err = p.upfHandler.VppUpdateMP2TrafficRule(&mp2TrafficRuleReqInfo, mp2Id)
// add cache
cacheKey := mp2TrafficRuleReqInfo.TrafficRuleId
cache.AddMp2Cache(cacheKey)

3、修改 watcher 增加 cache 调用（以 traffic rule post 请求为例）

// the data in cache means it has send to upf
cacheKey := value.TrafficRuleId + "POST"
if cache.IsMp2CacheRecordExit(cacheKey) {
	cache.DelMp2Cache(cacheKey)
	d.log.Debugf("creating traffic rule information has been send to upf %+v", value)
	return nil, nil
}

此次修改涉及接口

# mep 涉及接口
traffic_rule
dns_redirect_rule
acl_rule
bandwidth_rule
# mp2 涉及接口
traffic_rule
dns_redirect_rule
dns_rule
acl_rule
bandwidth_rule

测试步骤

1、 curl 请求

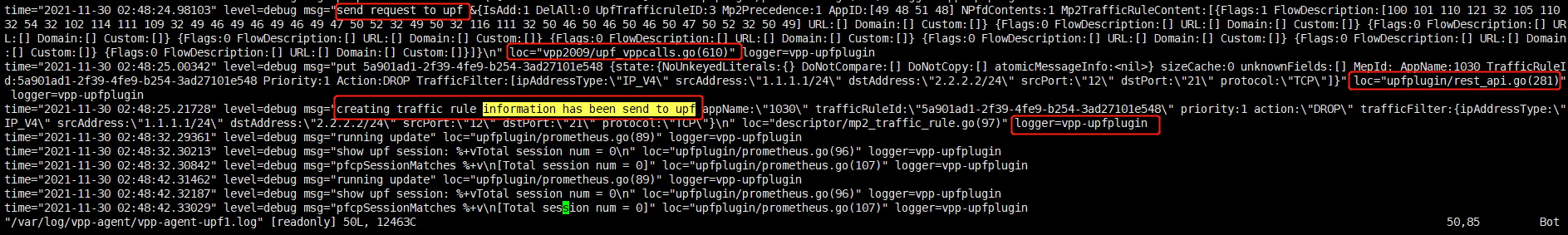

2、查看日志，确认同步过程绕开已发送 upf 的数据

3、如果 upf 发送不成功，确认数据库没有插入冗余数据

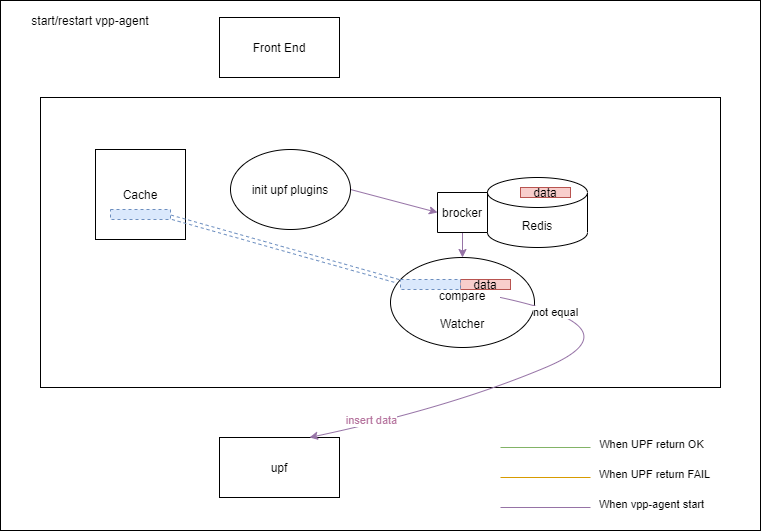

4、重启 vpp-agent 不影响数据同步。

Reference

1、了解回滚的一般方法：https://blog.csdn.net/weixin_48182198/article/details/107968481

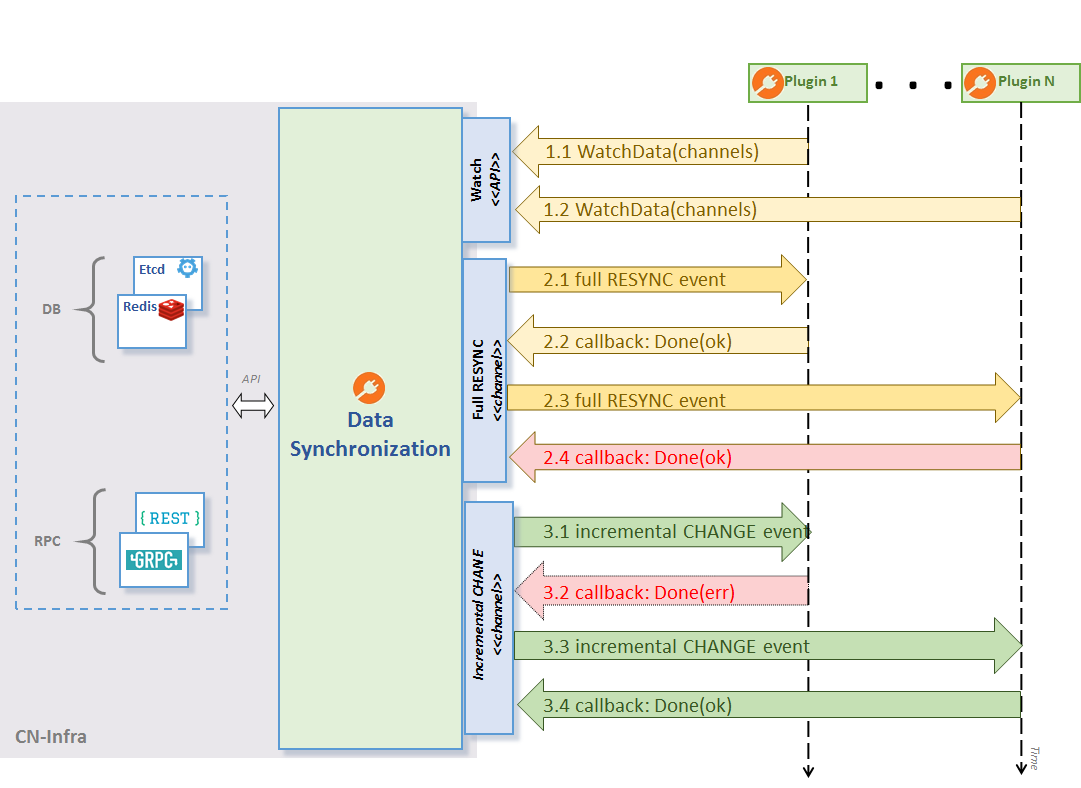

2、vpp-agent 数据库原理： https://docs.ligato.io/en/latest/plugins/db-plugins/

3、vpp-agent 连接 vpp 的原理： https://docs.ligato.io/en/latest/tutorials/07_vpp-connection/
