UPGW 部署 Overview

部署设备需求

生产级 UPGW 硬件配置需求（高性能、高可靠）宿主机部署

• CPU: 至少 6 核 ，推荐 8 核。

• 内存：至少 16G，推荐 32G。

• 硬盘：300G。

• 网络：

  • 管理网：千兆电口 1 个。

  • 业务网：万兆光口 3 个。需求 1 张支持 Bypass 功能的 SR-IOV 网卡、1 张普通的 SR-IOV 网卡。推荐型号：Intel X710（支持 Bypass 功能）。

    • Upstream 对接 BBU：SR-IOV + Bypass 网卡。

    • Downstream 对接 5GC：SR-IOV + Bypass 网卡。

    • LBP 对接 MEC GW：SR-IOV 网卡。

PoC 级 UPGW 硬件配置需求（本地分流功能验证）虚拟机部署

• CPU: 至少 6 核 ，推荐 8 核，开启 CPU 绑定配置。

• 内存：至少 16G，推荐 32G，开启大页内存配置。

• 硬盘：200G。

• 网卡：

  • 管理网：OvS Network。

  • 业务网：SR-IOV Network。需求 1 张 SR-IOV 网卡。推荐型号：Mellanox CX-5 或 Intel X710。支持 DPDK、支持 VF 直通模式。

    • Upstream 对接 BBU：VF 直通虚拟接口。

    • Downstream 对接 5GC：VF 直通虚拟接口。

    • LBP 对接 MEC GW：VF 直通虚拟接口。

网卡型号推荐

当 UPGW 作为 VNF，支持运行在 VM 或 Container 之上。为了做到节省物理网卡端口和兼具性能的要求，选择使用 SR-IOV 网卡，虚拟出 3 个 VFs 给 NES 使用。因为 NES 的转发特性：upstream port 和 downstream port 之间直通报文转发。为 UPGW 能够正常运行，作为流量接口的 VF 必须支持以下功能：

• VF 可以正常运行 DPDK。

• VF 必须支持单播混杂模式（IP 报文）及广播混杂模式（ARP 报文）。

现经验证的网卡类型：

• mellanox cx-3（不可行，VF 的 PCI 地址不独立）

• mellanox cx-5（可行）

• intel 82599（不可行，不支持 VF 单播混杂模式）

• Intel x710（可行，但会警告输出）

5G 场景部署形态

5G 无线侧分流场景系统架构

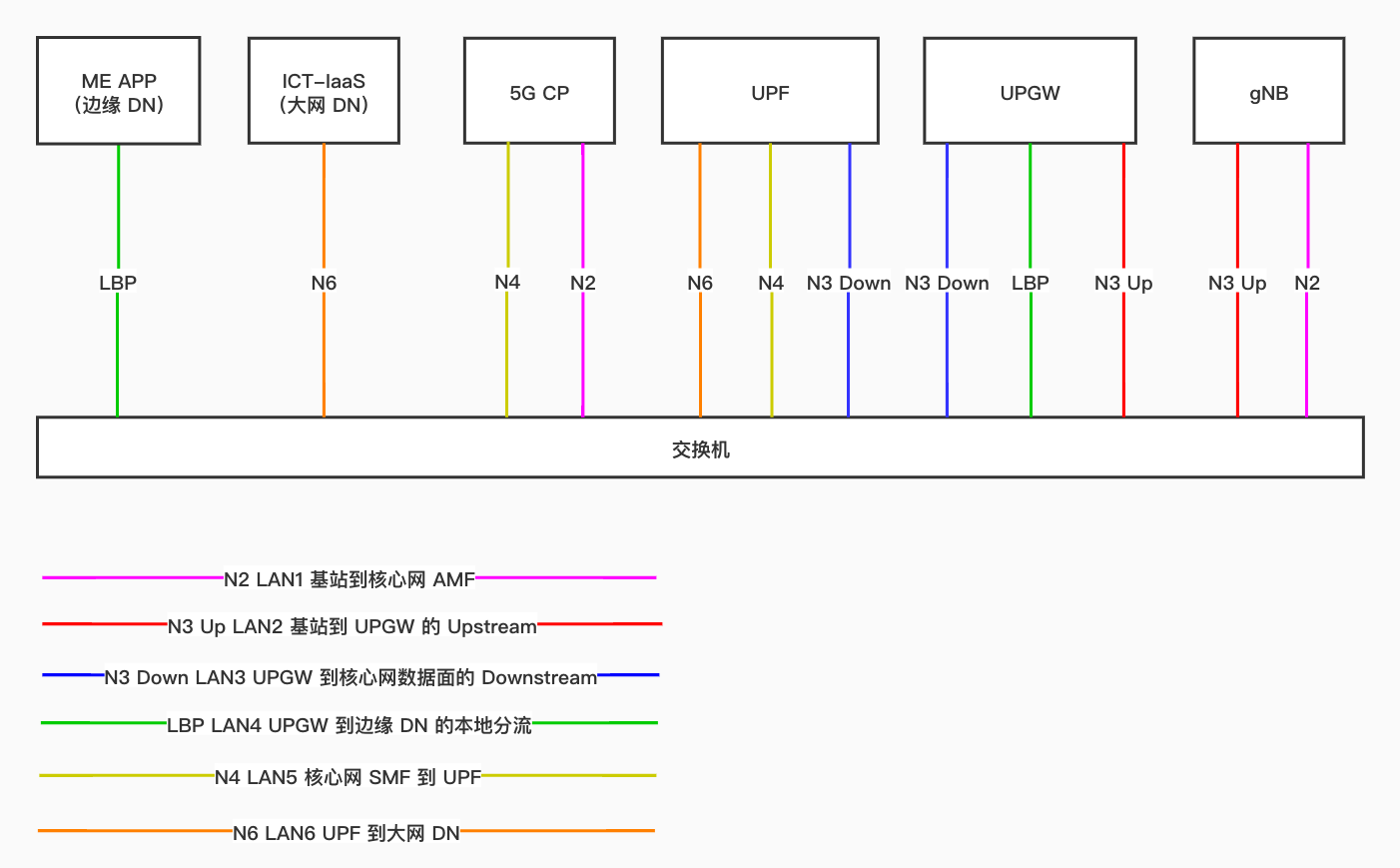

5G 无线侧分流场景网络拓扑

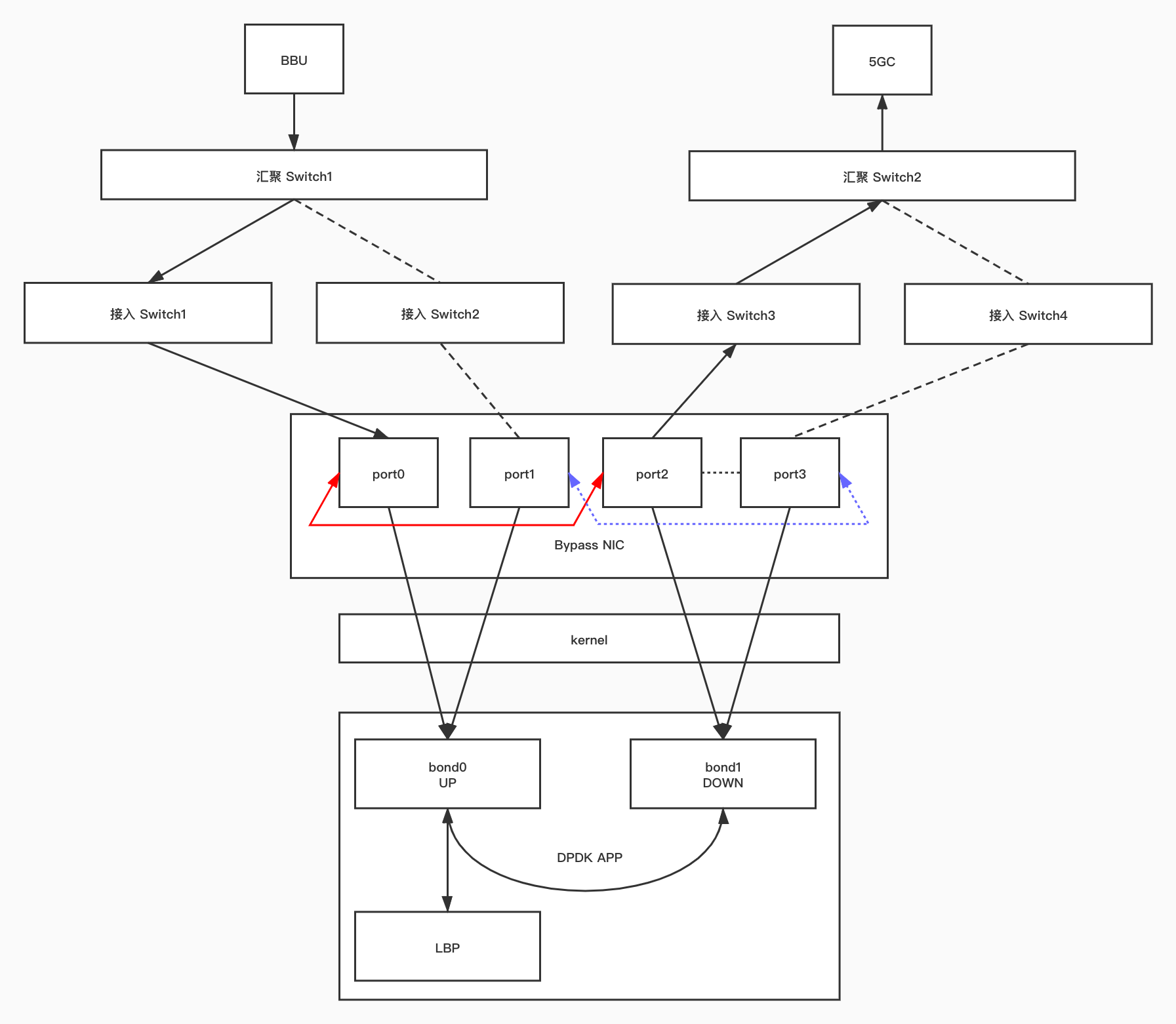

高可用架构原理
