VPP-Agent MP2

MP2 接口的开发通过 VPP-Agent 进行开发，使用的是 UPF 通过 Watch VPP-Agent 的 KV 数据库来进行管理的。

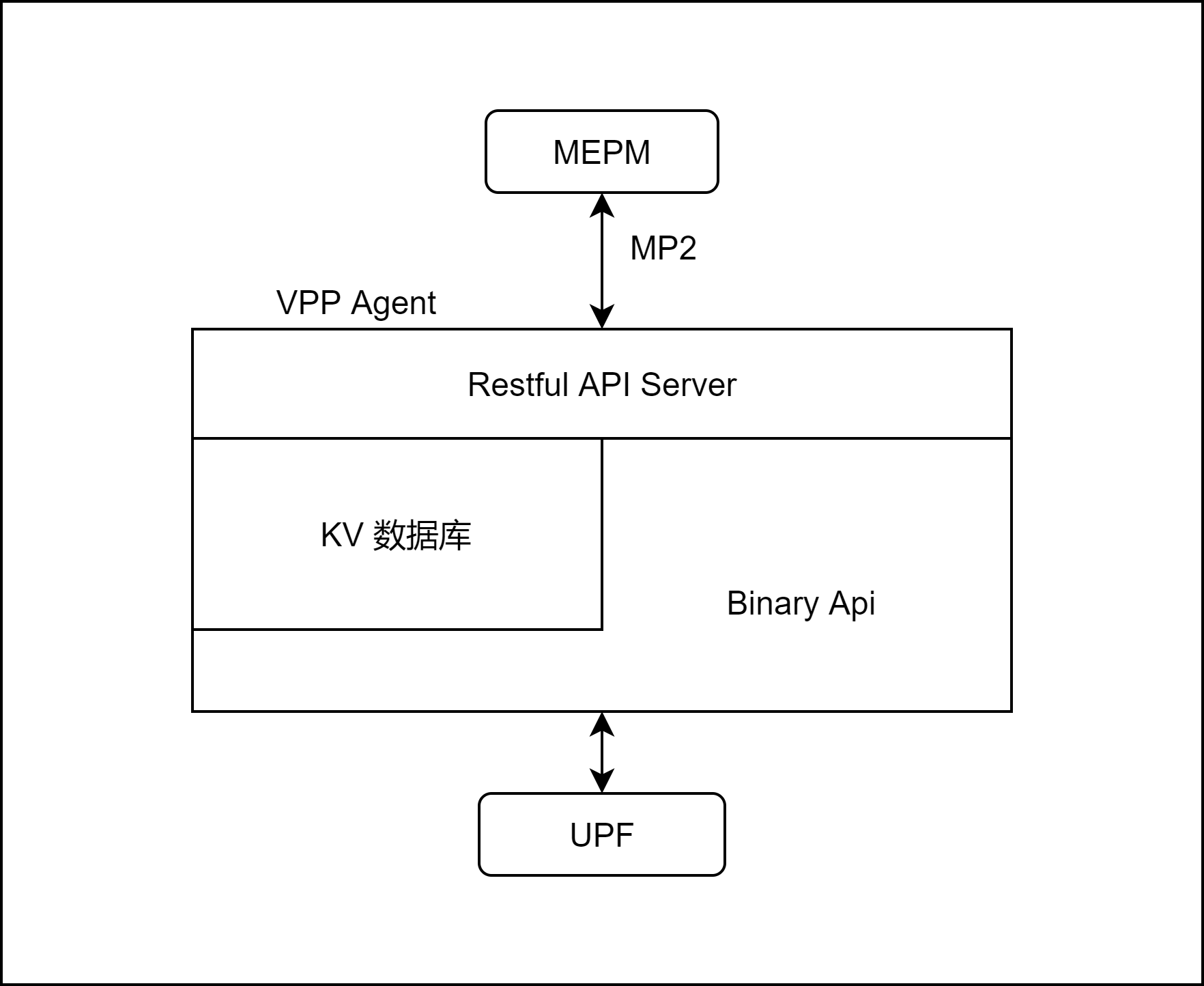

架构

分两种接口，大多数通过 restful API 下发到数据库，然后 watch 数据库变化通过 binary api 下发给 UPF；第二种查询类接口，如 UE INFO 和 UE 位置信息直接通过 binary api 下发给 UPF。

mp2 vpp-agent arch

VPP-Agent 北向接口

VPP-Agent 原生支持 Restful 的方法。通过使用 gorilla/mux 框架提供的基础 http 服务

那么，我们需要为 UPF Plugin 加 restful 的注册。

在 UPF Plugin 注册时为其添加 HTTP Handler

plugins/vpp/upfplugin/upfplugin.go

type Deps struct {
	......
	HTTPHandlers  rest.HTTPHandlers
}


func (p *UpfPlugin) AfterInit() error {
	......
	p.registerHandlers(p.HTTPHandlers)	/// 注册对应 url 的方法
}

plugins/vpp/upfplugin/options.go

func NewPlugin(opts ...Option) *UpfPlugin {
	......
	p.HTTPHandlers = &rest.DefaultPlugin
	......
}

VPP-Agent 注册 URL

/plugins/vpp/upfplugin/ 下新建文件 rest_api.go

利用 http.RegisterHTTPHandler 注册 URL ，依次是 url，执行方法，CRUD。

func (p *UpfPlugin) registerHandlers(http rest.HTTPHandlers) {

	// Register mp2 traffic_rule
	http.RegisterHTTPHandler(mp2 + traffic_rule, p.mp2GetTrafficRuleHandler, "GET")
	// Register ue info
	http.RegisterHTTPHandler(mp2 + "/ueinformation/query/ue_id"
}

然后在定义方法即可，所有接口暂定写在此文件

根据方法中的调度，可以选择通过 p.RedisBroker 读写数据库，也可以通过 p.upfHandler 直接调用 UPF API

VPP-Agent 所调用的 UPF API

UPF 编译安装后在 /usr/share/vpp/api/plugins 提供 upf.api.json 文件，可以通过 binapi-genreate 命令生成接口使用代码 upf.ba.go，里面定义了调接口时 request 和 reply 的结构体。

如 UE Information 的结构体

type UpfUeInformation struct {
       UeidType  string `binapi:"string[32],name=ueid_type" json:"ueid_type,omitempty"`
       UeidValue string `binapi:"string[32],name=ueid_value" json:"ueid_value,omitempty"`
}

在调用时，通过此结构体初始化

VPP-Agent 调用处理后数据

北向 Restful API 收到数据后，根据之前 upf.ba.go 结构体创建 upf model 部分代码，需要先修改

proto/ligato/vpp/upf/pfcp.proto

message UpfUeInformation
{
    bytes UeidType = 1;
    bytes UeidValue = 2;
}

然后通过 make generate-proto 命令生成 pfcp.pb.go

VPP-Agent 的 Call 操作

修改 /plugins/vpp/upfplugin/vppcalls/vpp2009/upf_vppcalls.go 添加具体的发送方法，将 pfcp.pb.go 中数据复制给 upf.ba.go 里的结构体中，然后发送给 UPF

func (h *UpfVppHandler) VppGetUeInfo(entry *models.UpfUeInformation) (*vppcalls.UeInformationRep, error) {
	......
	request := &upf.UpfUeInformation{}
	reply := &upf.UpfUeInformationReply{}

	Copy(request, entry)

	err = h.callsChannel.SendRequest(request).ReceiveReply(reply)
}

然后将该方法注册到 type UpfPFCPVppAPI 中

修改 /plugins/vpp/upfplugin/vppcalls/upf_vppcalls.go

type UpfPFCPVppAPI interface {
	......
	VppGetUeInfo(entry *upf.UpfUeInformation) (*UeInformationRep, error)
}

UE 信息查询实现

需求

通过 MP2 接口输入过滤的type 和具体数据进行 UE 的信息查询

具体方法：https://{ip}:{port}/mp2/v1/meps/{mepId}/ueinformation/query/ue_id?type={ueIdType}&value={ueIdValue}

需要解析 type 和 value 的值

北向 Restful

/plugins/vpp/upfplugin/rest_api.go

func (p *UpfPlugin) registerHandlers(http rest.HTTPHandlers) {
	http.RegisterHTTPHandler(mp2 + ueInfo, p.mp2GetUeInfoHandler, "GET")
}

通过 args := req.URL.Query() 获取到具体参数，然后通过

    entry := &models.UpfUeInformation{
        UeidType: []byte(ueIdType),
        UeidValue: []byte(ueIdValue),
    }

组装具体请求结构体，进行请求，返回 ueInfo

ueInfo, err := p.upfHandler.VppGetUeInfo(entry)

返回结果

如果查询不到，返回对应查询错误，目前情况只报

"500 Internal server error: sending request failed: VppGetUeInfo error VPPApiError: Unspecified Error (-1)\n"

如果查询到，则返回 200 和正确结果

# curl -X GET "http://127.0.0.1:9191/mp2/v1/meps/123/ueinformation/query/ue_id?type=ipaddress&value=172.20.231.1"
{
  "address": "172.20.231.1",
  "supi": "466920100001101"
}
