VPP-Agent对接UPF CLI的原理

本文档描述 VPP-Agent 对接 UPF CLI 的开发流程及相关基础知识。

VPP Agent 编译部署

1、参考：https://docs.ligato.io/en/latest/developer-guide/build-vpp-agent-no-image/

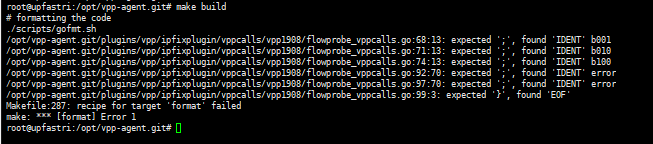

VppAgentAndUpfCli

解决方法：不要用 5GS 库里的（目前可能有问题），从 git 上下载。

下载连接： https://github.com/ligato/vpp-agent

版本：release/3.2.x

2、编译安装 VPP ，由于我的机器（172.18.22.211）上已经有 VPP 了，故不再重新编译。

3、编译 VPP agent ，在我的 vpp agent 目录下（ /opt/vpp-agent-release-3.2.x ）下执行 make build

4、编译好 agent 后，在 cmd/vpp-agent 目录下会生成可执行文件 vpp-agent 。

5、配置文件路径（此处使用 /opt/vpp-agent/dev ）存放配置文件 etcd.conf 、 grpc.conf 、 supervisor.conf ，三个文件。

6、执行可执行文件 vpp-agent 。 ./vpp-agent -config-dir=/opt/vpp-agent/dev 即可运行。

UPF 与 VPP-Agent 对接

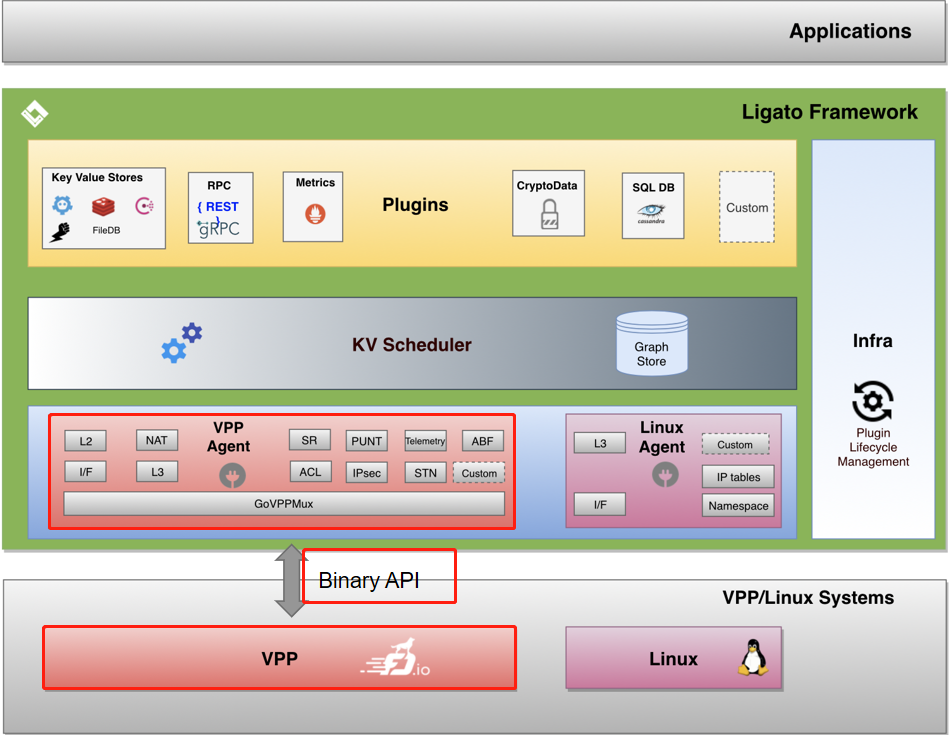

1、对接架构：

VppAgentAndUpfCli-2-1

注：重点关注图中红框的三部分—— VPP 生成 json 文件, Binary API (govpp) 使用 VPP 生成的 json 文件生成对应的 go 接口， VPP Agent 调用 go 接口来进行对 VPP 的配置。

https://fd.io/docs/vpp/master/gettingstarted/developers/add_plugin_goapi.html

2、 VPP Agent 调用流程（以 interface 为例，使用 ETCD 方式添加）

将 vpp-agent 的 config-dir 目录下的 log.conf 修改日志级别为 debug。
```
# file : ${config-dir}/log.conf
default-level: debug
```

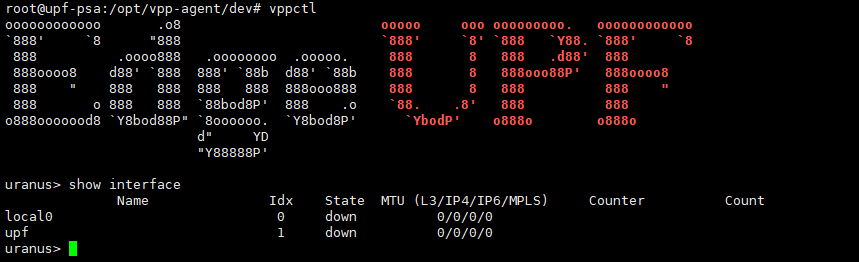

使用 vppctl 查看 interface :
使用 etcdctl 请求 vpp agent ，命令如下：
```
docker exec etcd etcdctl put /vnf-agent/vpp1/config/vpp/v2/interfaces/loop1 \
'{"name":"loop1","type":"SOFTWARE_LOOPBACK","enabled":true,"ip_addresses":["192.168.1.1/24"]}'
```
注： 1）etcd 是 KV 数据库，存放 VPP 配置信息。 etcdctl 是 etcd 客户端的命令行工具，可以用来操作 etcd 数据存储。

2）/vnf-agent/vpp1/config/vpp/v2/interfaces/loop1 是请求的 key prefix 。该 key prefix 的组成是 /vnf-agent/<microservice label>/config/<module>/<version>/<type>/<identifier> ，故 /vnf-agent/vpp1/config 表示使用的配置， vpp 是 key 所在的模块， v2 是模块版本信息， interface 是 key 的类型， loop1 是 key 的标识。

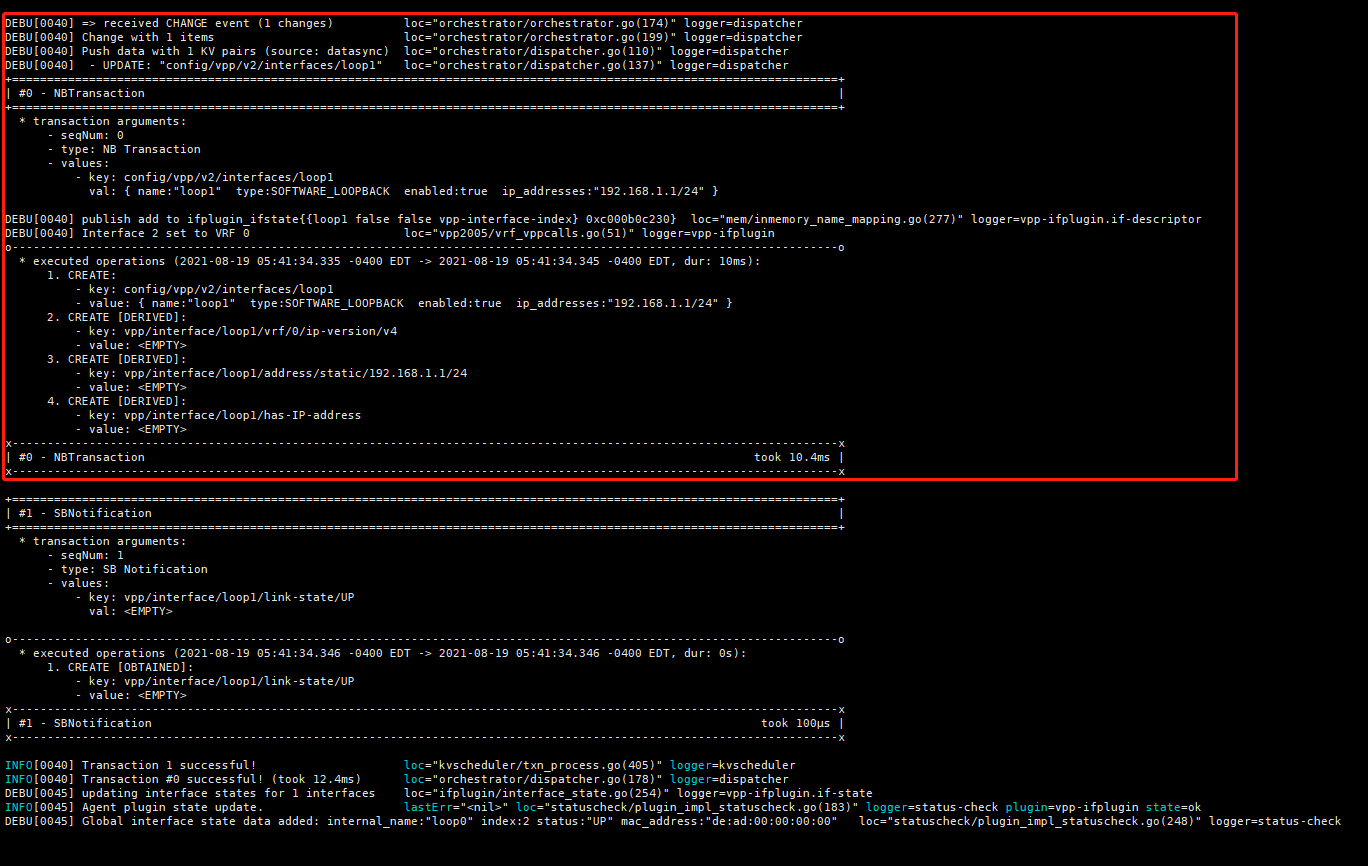

查看 vpp agent 日志，看到北向接口已经收到数据：

VppAgentAndUpfCli-2-3

代码调用逻辑：

######################################## 初始化 watcher
# file : plugins/orchestrator/watcher/aggregator.go
Watch # 初始化观察者
|_ make(chan datasync.ChangeEvent)
|_ make(chan datasync.ResyncEvent)
|_ go func(i int, chanChange chan datasync.ChangeEvent, chanResync chan datasync.ResyncEvent)

######################################## vppagent 观察到数据库变化后的处理逻辑
# file : plugins/kvscheduler/txn_process.go
postProcessTransaction
|_ defer trace.StartRegion(txn.ctx, "postProcessTransaction").End()
|_ defer trackTransactionMethod("postProcessTransaction")()
|_ s.scheduleRetries(txn, graphW, toRetry)
|_ for _, key := range s.updatedStates.Iterate() # 收集更新状态信息
|_ s.updatedStates = utils.NewSliceBasedKeySet() # 清除更新状态的集合
|_ if txn.txnType == kvs.NBTransaction && txn.nb.isBlocking
   |_ case txn.nb.resultChan <- txnResult{txnSeqNum: txn.seqNum, err: txnErr}: # 成功发送到 caller
|_ else # 非北向接口，除打日志外无其他操作。
|_ for _, watcher := range s.valStateWatchers # 发送更新值给 watchers
   |_ for _, stateUpdate := range stateUpdates #

# file : plugins/orchestrator/orchestrator.go
func (p *Plugin) watchEvents() #
|_ case e := <-p.changeChan:  # 处理数据变化事件
   |_ ctx := e.GetContext()
   |_ _, withDataSrc := DataSrcFromContext(ctx)
   |_ ctx = kvs.WithRetryDefault(ctx)
   |_ _, err = p.PushData(ctx, kvPairs) # 发送数据。详见步骤4。
   |_ e.Done(err)
|_ case e := <-p.resyncChan:  # 处理同步事件
|_ case <-p.quit: # 退出

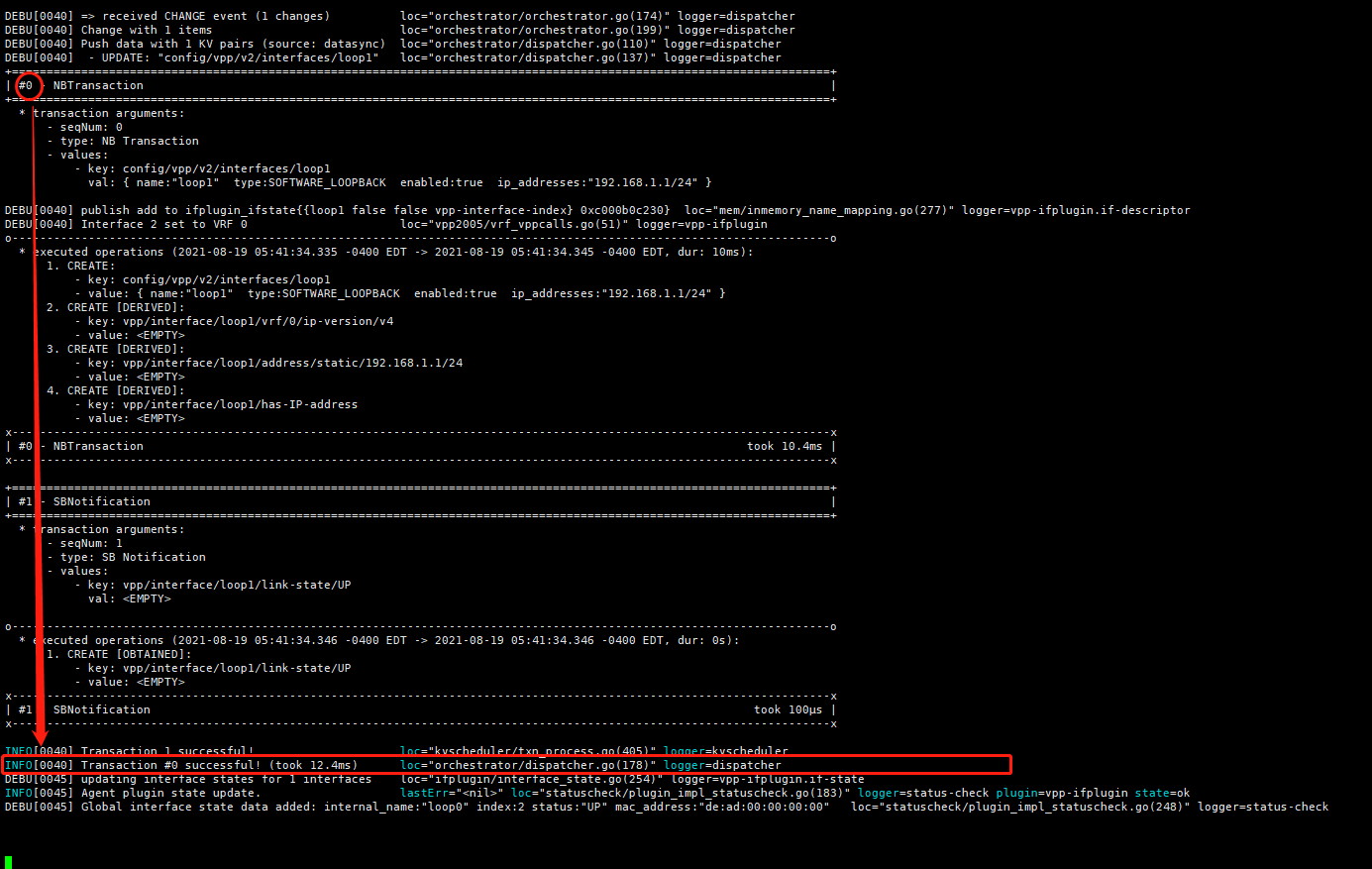

vpp agent 将请求转发到 plugins/orchestrator/dispatcher.go ：

VppAgentAndUpfCli-2-4

代码调用逻辑：

# file : plugins/orchestrator/dispatcher.go
PushData(ctx, kvPairs)
 |_ txn := p.kvs.StartNBTransaction() # 获取北向接口的内容
 |_ txn.Commit(ctx)
 |_ p.kvs.TransactionBarrier() # 确认通知接收

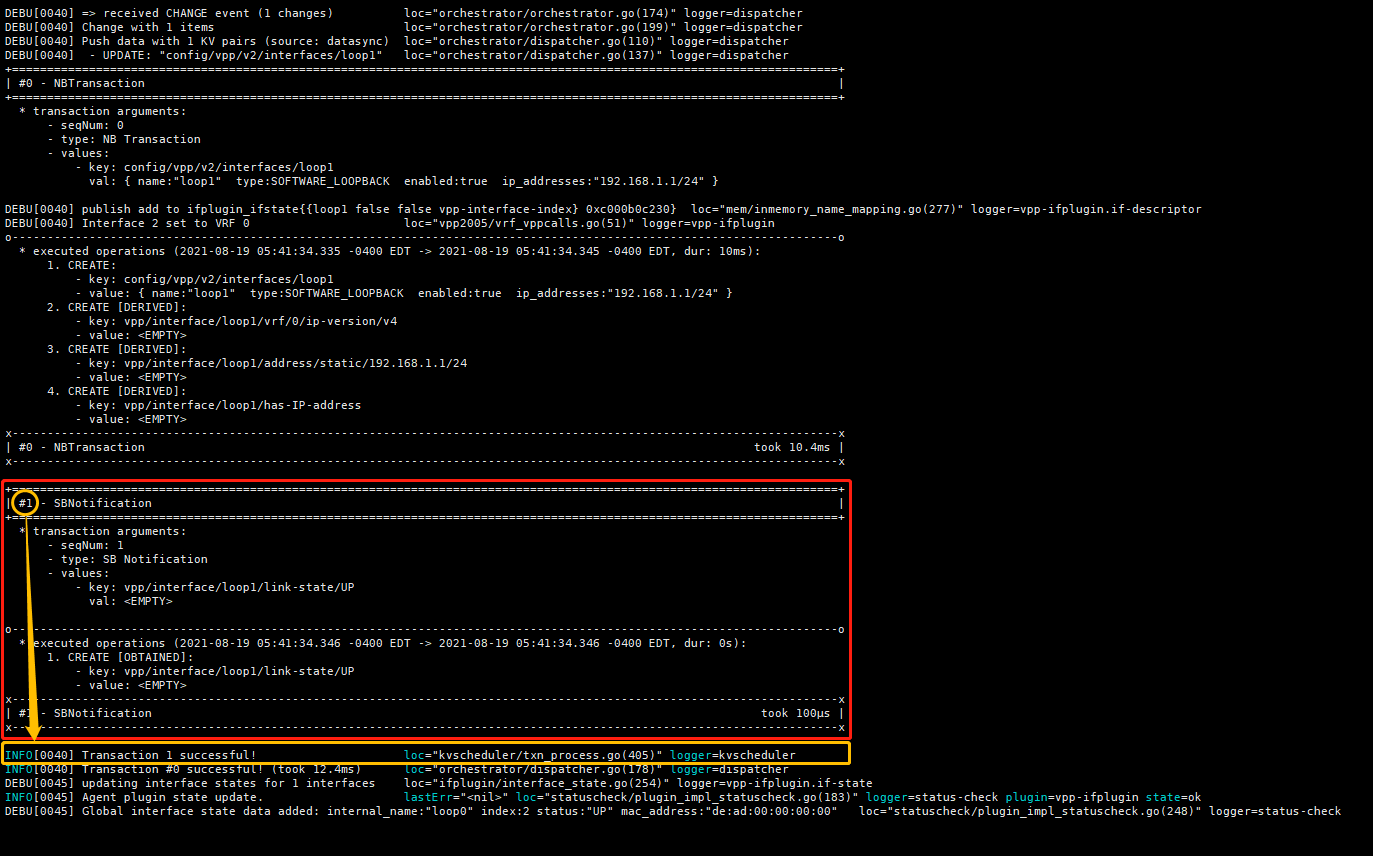

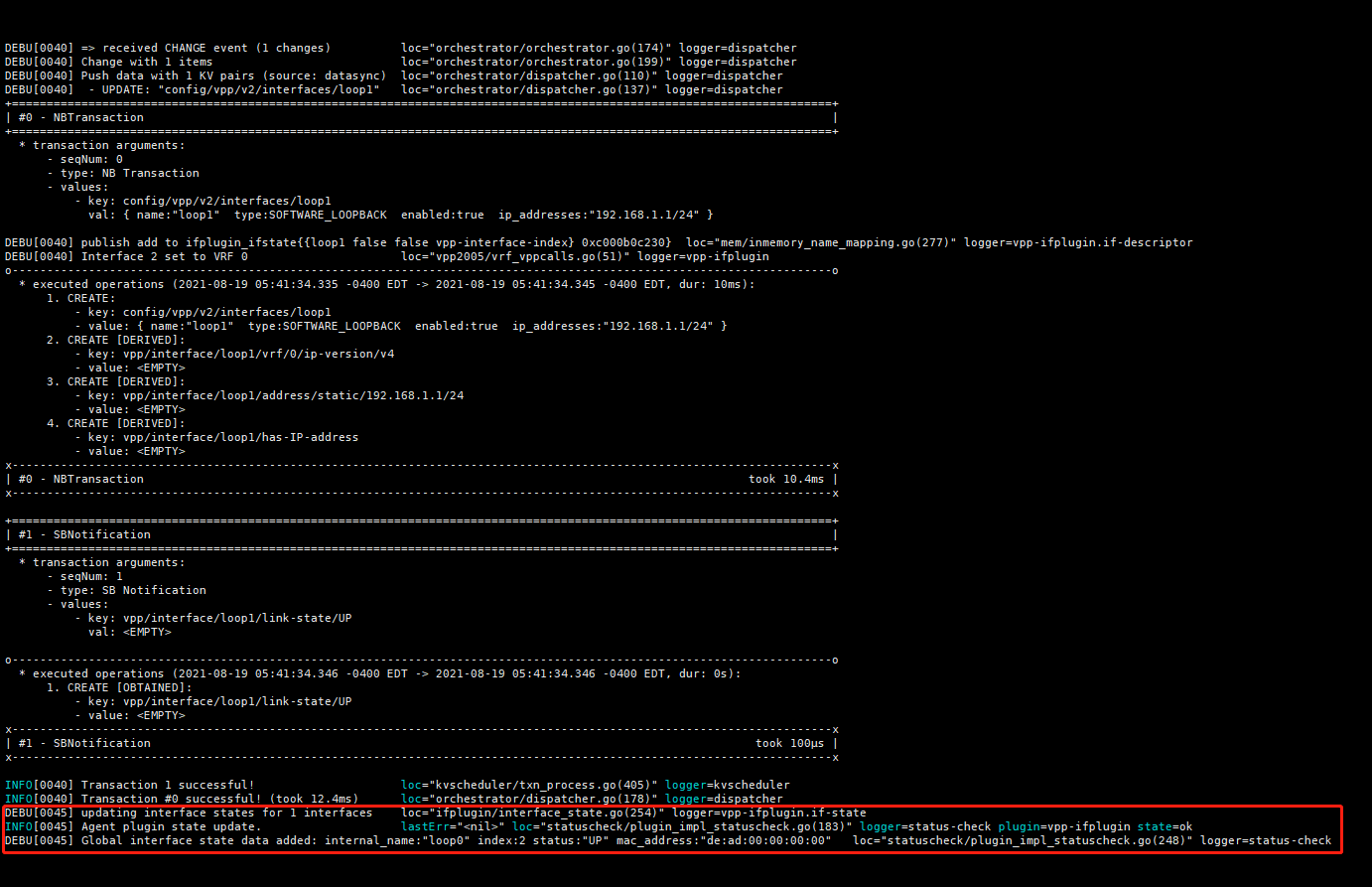

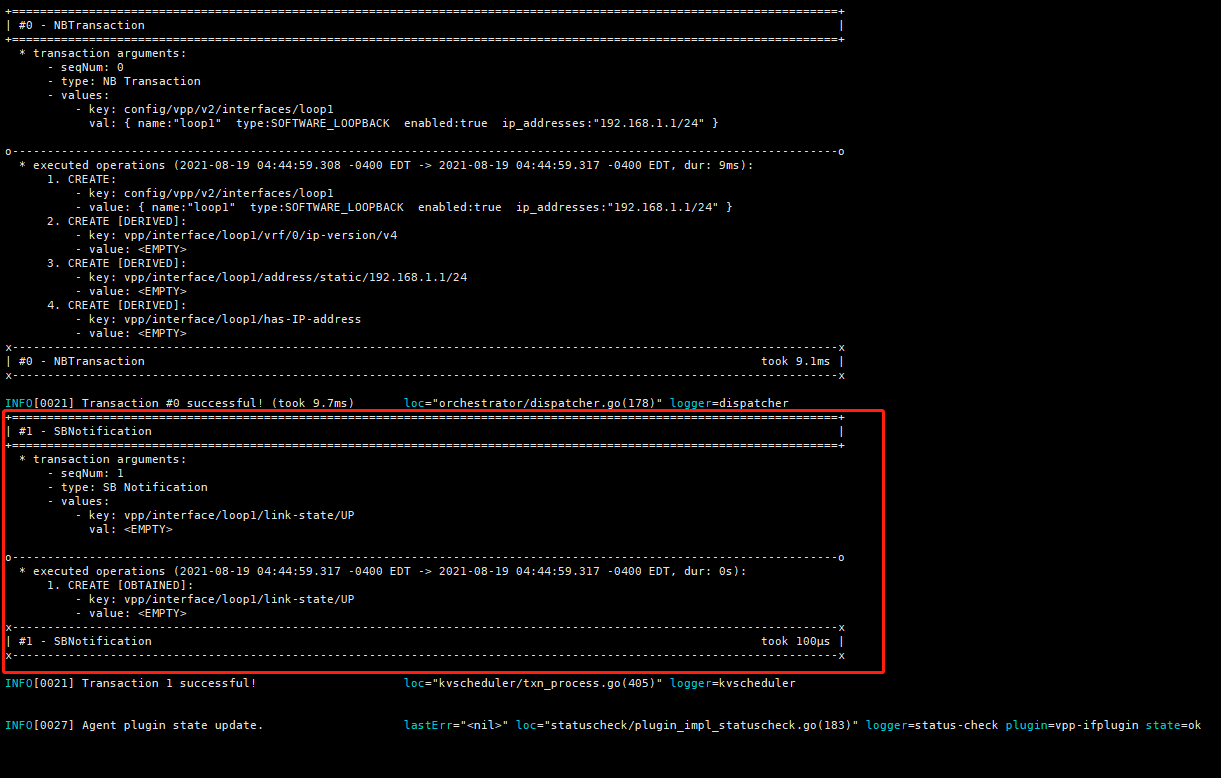

vpp agent 通过南向接口请求 vpp ：

VppAgentAndUpfCli-2-5

VppAgentAndUpfCli-2-6

代码调用逻辑：

# file : plugins/kvscheduler/txn_process.go
postProcessTransaction
|_ defer trace.StartRegion(txn.ctx, "postProcessTransaction").End()
|_ defer trackTransactionMethod("postProcessTransaction")()
|_ s.scheduleRetries(txn, graphW, toRetry)
|_ for _, key := range s.updatedStates.Iterate() # 收集更新状态信息
|_ s.updatedStates = utils.NewSliceBasedKeySet() # 清除更新状态的集合
|_ if txn.txnType == kvs.NBTransaction && txn.nb.isBlocking
   |_ case txn.nb.resultChan <- txnResult{txnSeqNum: txn.seqNum, err: txnErr}: # 成功发送到 caller
|_ else # 非北向接口，除打日志外无其他操作。
|_ for _, watcher := range s.valStateWatchers # 发送更新值给 watchers
   |_ for _, stateUpdate := range stateUpdates
      |_ if watcher.selector == nil || watcher.selector(stateUpdate.Value.Key) # 发送给 watcher
         |_ case watcher.channel <- stateUpdate:

# file : plugins/vpp/ifplugin/interface_state.go
func (c *InterfaceStateUpdater) doUpdatesIfStateDetails()
|_ ifaces, err := c.ifHandler.DumpInterfaceStates(ifIdxs...)
|_ c.access.Lock()
|_ for _, ifaceDetails := range ifaces
   |_ c.updateIfStateDetails(ifaceDetails)
|_ c.access.Unlock()

# file : cn-infra\health\statuscheck\plugin_impl_statuscheck.go
# 注：该文件在 cn-infra 中
func (p *Plugin) reportStateChange(pluginName infra.PluginName, state PluginState, lastError error)
|_ stat.State = stateToProto(state) # update plugins state
|_ p.publishPluginData(pluginName, stat)
|_ p.agentStat.State = stateToProto(state) # update global state
|_ p.publishAgentData()

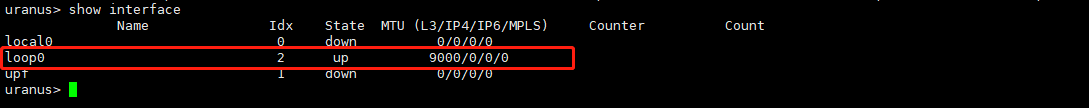

使用 vppctl 查看 interface 已经添加：

VppAgentAndUpfCli-2-7

vpp agent 将该条记录存储到 kvscheduler 中：

3、开发流程：

[VPP-UPF] 在 upf.api 文件中添加数据模型；
[VPP-UPF] 在 upf_api.c 文件中添加 API 处理；
[VPP-UPF] 编译安装 upf ，在 /usr/share/vpp/api/plugins 目录中可以看到1，2步生成的 upf.api.json 文件；
[GoVpp] genreate-binapi 将 upf.api. json 文件生成 upf.ba.go 文件。
[VPPAgent] 在 vpp plugin 中导入 GoVppMux plugin 并准备好 VPP channel （初始化申请新 Channel ，结束关闭 channel ）。

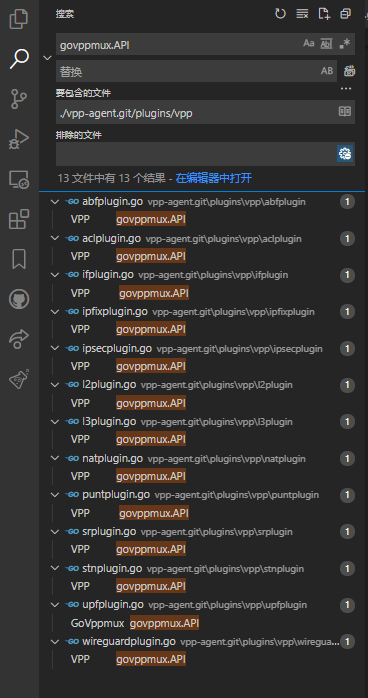

导入 GoVppMux plugin:

准备 VPP channel:

【 vpp-agent.git\plugins\vpp\upfplugin\upfplugin.go +172】
[VPPAgent] 在 restapi plugin 中导入 vpp plugin 中各接口的 vppcalls 。

【 vpp-agent.git\plugins\restapi\plugin_restapi.go 】
[VPPAgent] 在 restapi plugin 中定义方法处理请求信息。

VPP Agent 相关知识

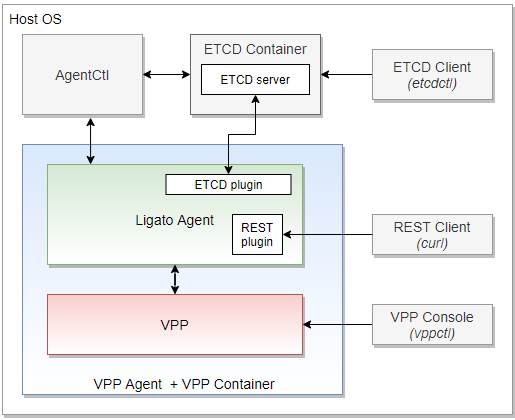

VppAgentAndUpfCli-3-1

注：

1、 vpp Agent Northbond : vpp 北向接口。连接外部客户端，你可以使用北向接口管理设计 VPP agent 配置。

2、 vpp Agent Southbound : vpp 南向接口。连接 vpp agent 和 vpp 数据面。 vpp 数据面事件、通知、运行 vpp 配置的转存都在南向接口。

TroubleShooting

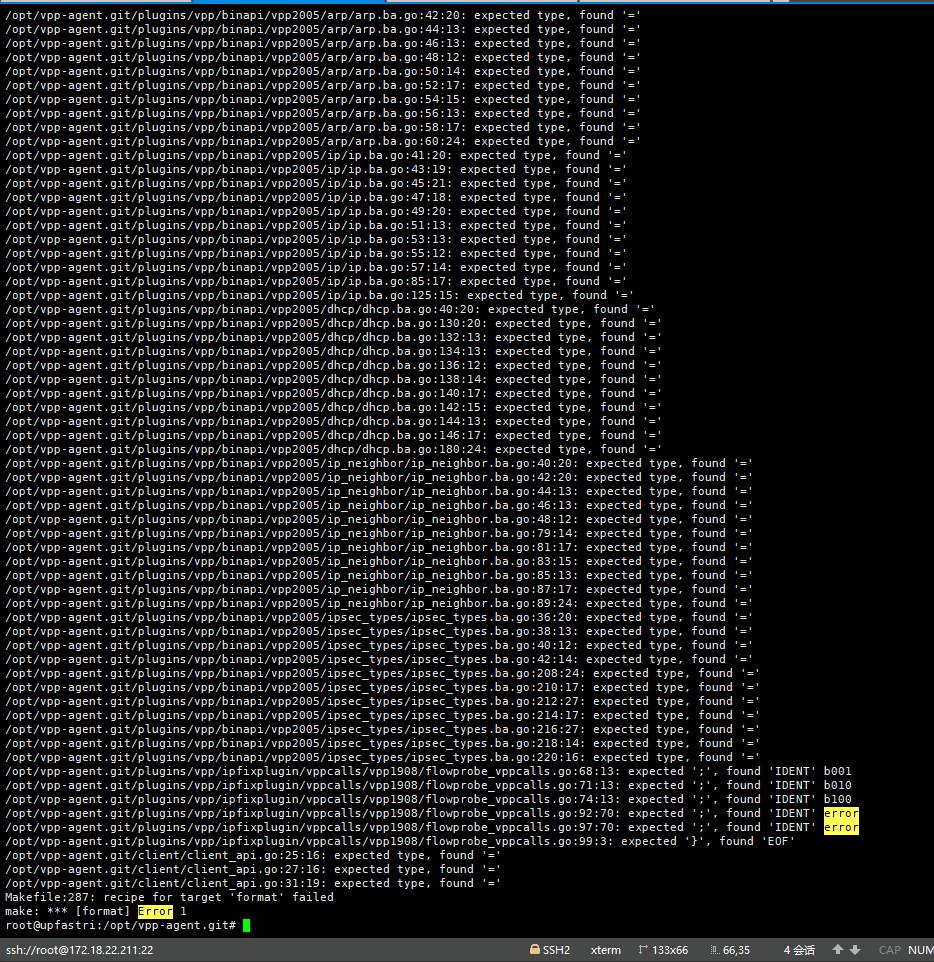

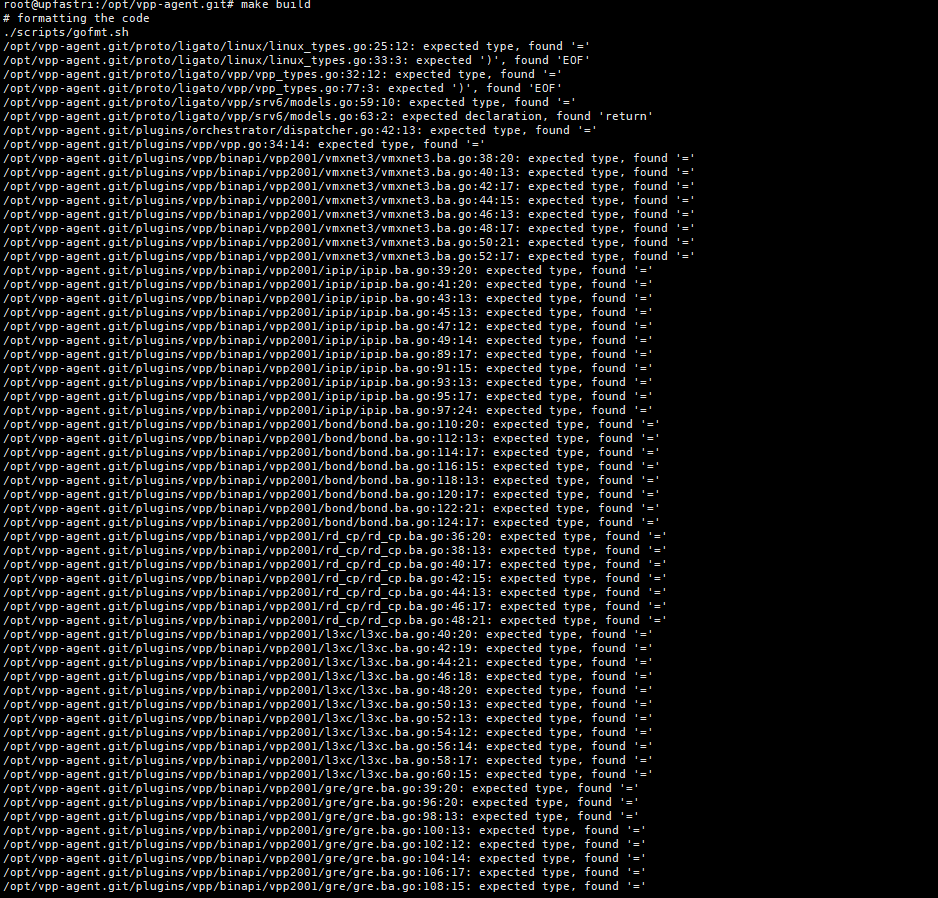

1、编译 5GS 库的 vpp agent 有问题，报错如下：

VppAgentAndUpfCli-4-1

VppAgentAndUpfCli-4-2

根据报错定位 Makefile line 287 ：

VppAgentAndUpfCli-4-3

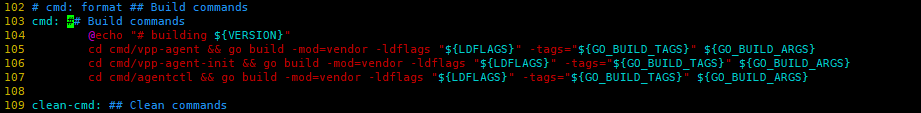

发现时执行 gofmt.sh 时出错，经分析，该脚本主要做格式化操作，在有的机器上（172.18.22.213）可以，有的机器上（172.18.22.211）会报错，暂时将格式化功能去掉编译不影响使用，故修改 Makefile 文件（将102行内容修改为103行内容）：

VppAgentAndUpfCli-4-4

修改后重新执行 make build 可以编译成功。

2、用源码编译安装 go 时，在 $GOROOT/src 目录下执行 ./all.bash 报错：

# runtime/cgo
/usr/bin/ld: -r and -pie may not be used together
collect2: error: ld returned 1 exit status

解决办法：

https://golang.org/doc/install/source

参考 “(Optional) Install a C compiler” 一节，设置环境变量 CGO_ENABLED=0 即可。

未解决的问题

重启同步问题（按顺序来、没有错误数据时可以，原因不清）

reference

1、 Add a plugin’s GO API : https://fd.io/docs/vpp/master/gettingstarted/developers/add_plugin_goapi.html

2、 Managing the VPP Agent (by etcdctl, rest api, vpp cli, agentctl ) : https://docs.ligato.io/en/latest/user-guide/quickstart/#environment-and-steps

3、 Key-Value Data Store ： https://docs.ligato.io/en/latest/user-guide/concepts/#keys-and-microservice-label
