VPP 对接联通 A 网的配置方法

云网关对接 A 网需要支持 GRE 接口， 在接受租户网路时需能支持 vlan 子网配置。

原生 VPP 支持 GRE 隧道、 Vxlan 隧道，也支持 vlan 接口配置。

现在云网关要实现完整的租户到 A 网的访问，需要支持将 vlan 子接口的报文发送到 GRE 接口输出给 A 网。

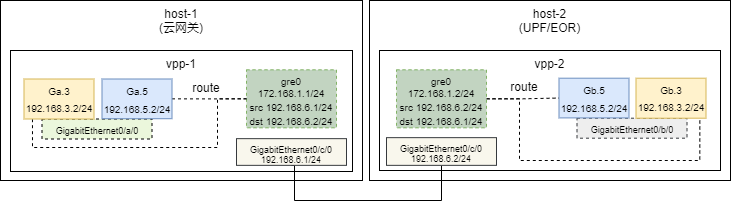

模拟场景搭建环境

测试步骤

1、配置 host-1

# （1）配置 vlan
uranus> set int state GigabitEthernet0/a/0 up
uranus> create sub-interface GigabitEthernet0/a/0 3
uranus> ip table add 1
uranus> set int ip table GigabitEthernet0/a/0.3 1
uranus> set int ip addr GigabitEthernet0/a/0.3 192.168.3.1/24
uranus> create sub-interface GigabitEthernet0/a/0 5
uranus> ip table add 2
uranus> set int ip table GigabitEthernet0/a/0.5 2
uranus> set int ip addr GigabitEthernet0/a/0.5 192.168.5.1/24
uranus> set int state GigabitEthernet0/a/0.3 up
uranus> set int state GigabitEthernet0/a/0.5 up


# （2）配置 gre tunnel
uranus> set int ip addr GigabitEthernet0/c/0 192.168.6.1/24
uranus> set int state GigabitEthernet0/c/0 up
uranus> create gre tunnel src 192.168.6.1 dst 192.168.6.2
uranus> set int ip addr gre0 172.16.1.1/24
uranus> set int state gre0 up


# （3）配置路由表
uranus> ip route add 0.0.0.0/0 table 0 192.168.3.2/32 via gre0
uranus> ip route add 0.0.0.0/0 table 0 192.168.5.2/32 via gre0
uranus> ip route add 0.0.0.0/0 table 0 192.168.3.1/24 via GigabitEthernet0/a/0.3
uranus> ip route add 0.0.0.0/0 table 0 192.168.5.1/24 via GigabitEthernet0/a/0.5

uranus> ip route add 0.0.0.0/0 table 1 192.168.3.2/32 via gre0

uranus> ip route add 0.0.0.0/0 table 2 192.168.5.2/32 via gre0

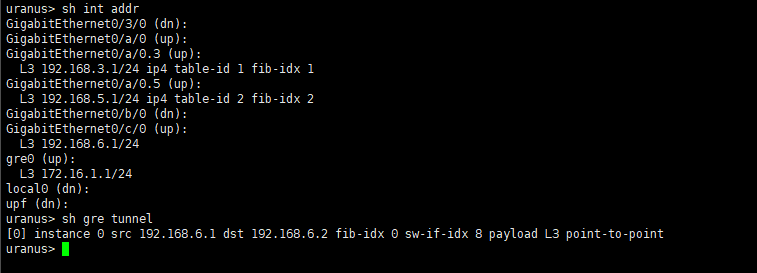

查看配置，子接口和 gre 已配上：

2、配置 host-2

# (1) 配置 host-3 vpp
uranus> set int state GigabitEthernet0/b/0 up
uranus> create sub-interface GigabitEthernet0/b/0 3
uranus> ip table add 1
uranus> set int ip table GigabitEthernet0/b/0.3 1
uranus> set int ip addr GigabitEthernet0/b/0.3 192.168.3.2/24 # 配置 vxlan 子接口
uranus> set int state GigabitEthernet0/b/0.3 up
uranus> create sub-interface GigabitEthernet0/b/0 5
uranus> ip table add 2
uranus> set int ip table GigabitEthernet0/b/0.5 2
uranus> set int ip addr GigabitEthernet0/b/0.5 192.168.5.2/24 # 配置 vxlan 子接口
uranus> set int state GigabitEthernet0/b/0.5 up


# （2）配置 gre tunnel
uranus> set int ip addr GigabitEthernet0/c/0 192.168.6.2/24
uranus> set int state GigabitEthernet0/c/0 up
uranus> create gre tunnel src 192.168.6.2 dst 192.168.6.1
uranus> set int ip addr gre0 172.16.1.2/24
uranus> set int state gre0 up


# （3）配置路由表
uranus> ip route add 0.0.0.0/0 table 0 192.168.3.1/32 via gre0
uranus> ip route add 0.0.0.0/0 table 0 192.168.5.1/32 via gre0
uranus> ip route add 0.0.0.0/0 table 0 192.168.3.2/24 via GigabitEthernet0/b/0.3
uranus> ip route add 0.0.0.0/0 table 0 192.168.5.2/24 via GigabitEthernet0/b/0.5

uranus> ip route add 0.0.0.0/0 table 1 192.168.3.1/32 via gre0

uranus> ip route add 0.0.0.0/0 table 2 192.168.5.1/32 via gre0

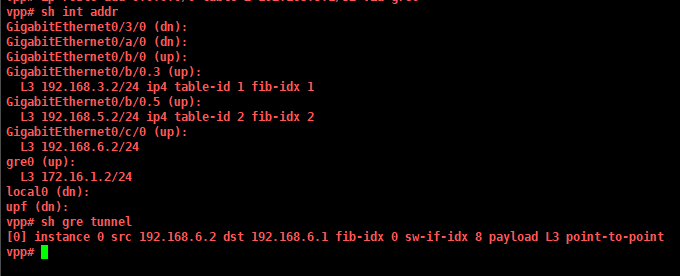

查看配置：

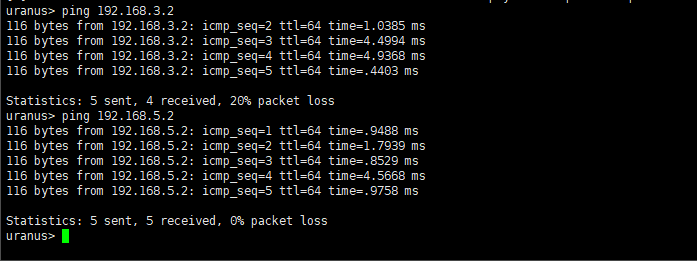

3、 测试：从 host-1 ping host-2
