VPP IPsec NAT-T 配置手册

IPSec NAT-T 原理

IPSec 与 N/PAT 的矛盾

在这里插入图片描述

AH 传输模式和隧道模式都不支持 N/PAT。
ESP 传输模式都不支持 N/PAT。
ESP 隧道模式只支持一对一的 NAT，不支持 PAT。

Transport 模式

在这里插入图片描述

AH 封装协议的数据完整性校验（Authenticate）范围为整个 IP 报文，NAT 会修改 IP Header 的 Address，所以就会导致接收方 Authenticate 失败。而 PAT 会修改 TCP Header 的 Port，也会导致 Authenticate 失败。
ESP 封装协议的 Authenticate 范围为 ESP Header 和 ESP Tail（尾部）之间。因为 ESP 不校验 IP Header 所以 NAT 行为并不会导致接收方的 Authenticate 失败，但由于 NAT 修改了 IP Header 中的 Address，理论上后面的 TCP checksum 也会随之修改，而 TCP checksum 已经属于 ESP 校验范围之内了，NAT 设备无法进行修改，所以接收端在 TCP 层接收时会导致 checksum 校验失败。

Tunnel 模式

在这里插入图片描述

AH 协议的 Tunnel 模式的 Authenticate 范围会包含外层的 New IP Header，因此 NAT 同样会造成接收方 Authenticate 失败。
ESP 协议的 Tunnel 模式经过 NAT 设备后，内层 IP Header 并不会被改变，所以 TCP checksum 也不会改变，接收方也就不会再出现 checksum 失败了。但也存在着缺点：它只能支持一对一的 NAT，即：NAT 设备后面只有一台内网主机。如果考虑 PAT 来补充的话，又回因为 TCP Header 已经被加密而无法实现。

NAT-Tranversal

为了解决上述问题的技术就是 NAT-T，IPSec 的 NAT-T 解决方案是 ESP-UDP-Encapsulate（封装），即：在 ESP Header 前加上一个 New UDP Header，源和目的端口号均是 4500，使得 NAT 设备按照处理一个普通的 UDP 数据包的方式对它处理。这个方法同时适用于 ESP-Transport 和 ESP-Tunnel 模式，以及同时支持 PAT 和 NAT。

UDP-Encapsulated-Transport 模式
UDP-Encapsulated-Tunnel 模式

示例：NAT 设备后有两台内网主机，它们都与 Server 建立 IPSec 连接。

在这里插入图片描述

NAT-T 协商过程

在这里插入图片描述

IPSec 两端需要在 IKE 完成协商后才能使用 NAT-T。

阶段一：

探测出双方都支持 NAT-T。
探测出双方报文传输路径上存在 NAT 设备。
前 4 个 Msg 都是使用 Sport=Dport=500 进行通信。但当探测到 NAT 设备后，作为 Initiator 再发出第 5 个 Msg 就会将端口切换到 Sport=Dport=4500，Responder 收到该消息后，如果解密成功，后续也会使用新的 4500 端口。注意，RFC3948 规定了 New UDP Header 中的端口要使用和 IKE 协商时相同的端口号，这个端口号在 RFC3947 中规定为 4500。

阶段二：

双方协商 NAT-T 的封装模式，UDP-Encapsulated-Tunnel 还是 UDP-Encapsulated-Transport。
其中，UDP-Encapsulated-Transport 模式还会向对方发送自己的原始 IP 地址，让对方可以据此修正后续 TCP 报文的 checksum。要知道，经过 NAT 设备之后，报文的 IP 地址发生了变化，就会导致接收端校验失败。IPsec 采用的方法是在 IKE 协商时，就将自己原始 IP 地址信息发给对端，这样 Server 在解密出 TCP 报文后，可以根据这个信息修正 checksum。

VPP IPsec NAT-T 配置示例

目前 VPP 20.09 支持两种 IPSec NAT-T（udp-encap）设置方式：

支持静态配置方式（create ipsec tunnel）的 NAT-T。
支持 IKEv2 自动协商的 NAT-T。

create ipsec tunnel local-ip <addr> local-spi <spi> remote-ip <addr> remote-spi <spi> [instance <inst_num>] [udp-encap] [tx-table <table-id>].

ikev2 profile set <id> udp-encap

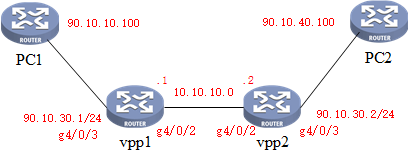

在这里插入图片描述

# 配置左边 VPP
set int ip address GigabitEthernet4/0/2 90.10.30.1/24
set int promiscuous on GigabitEthernet4/0/2
set int ip address GigabitEthernet4/0/3 10.10.10.1/24
set int promiscuous on GigabitEthernet4/0/3

create ipsec tunnel local-ip 10.10.10.1 local-spi 1031 remote-ip 10.10.10.2 remote-spi 1030 udp-encap
set interface ipsec key ipsec0 local crypto aes-cbc-128 4339314b55523947594d6d3547666b45
set interface ipsec key ipsec0 remote crypto aes-cbc-128 4339314b55523947594d6d3547666b45
set interface ipsec key ipsec0 local integ sha1-96 4339314b55523947594d6d3547666b45
set interface ipsec key ipsec0 remote integ sha1-96 4339314b55523947594d6d3547666b45

ip route add 90.10.40.0/24 via 10.10.10.2 ipsec0
set interface unnumbered ipsec0 use GigabitEthernet4/0/3
set ip arp GigabitEthernet4/0/3 10.10.10.2 00:0b:ab:f6:b3:66

set ip arp GigabitEthernet4/0/2 90.10.10.100 00:0b:ab:f5:a9:70
ip route add 90.10.10.0/24 via GigabitEthernet4/0/2

set int state GigabitEthernet4/0/2 up
set int state GigabitEthernet4/0/3 up
set int state ipsec0 up

# 配置右边 VPP
set int ip address GigabitEthernet4/0/2 90.10.30.2/24
set int promiscuous on GigabitEthernet4/0/2
set int ip address GigabitEthernet4/0/3 10.10.10.2/24
set int promiscuous on GigabitEthernet4/0/3

create ipsec tunnel local-ip 10.10.10.2 local-spi 1030 remote-ip 10.10.10.1 remote-spi 1031 udp-encap
set interface ipsec key ipsec0 local crypto aes-cbc-128 4339314b55523947594d6d3547666b45
set interface ipsec key ipsec0 remote crypto aes-cbc-128 4339314b55523947594d6d3547666b45
set interface ipsec key ipsec0 local integ sha1-96 4339314b55523947594d6d3547666b45
set interface ipsec key ipsec0 remote integ sha1-96 4339314b55523947594d6d3547666b45

ip route add 90.10.10.0/24 via 10.10.10.1 ipsec0
set interface unnumbered ipsec0 use GigabitEthernet4/0/3
set ip arp GigabitEthernet4/0/3 10.10.10.1 74:fe:48:09:3c:cb

set ip arp GigabitEthernet4/0/2 90.10.40.100 00:0b:ab:f5:a9:71
ip route add 90.10.40.0/24 via ipsec0 GigabitEthernet4/0/2

set int state GigabitEthernet4/0/2 up
set int state GigabitEthernet4/0/3 up
set int state ipsec0 up
