VPP 对接智网的配置方法

云网关对接智网需要支持 QinQ 功能，对接租户网络时需支持 VXLAN 和 vlan 接口。

现在云网关要实现完整的租户到智网的访问，需要支持改写 vlan 子接口报文，插入新的 vlan 标签，从 QinQ 接口转发到智网。

模拟场景搭建环境

测试步骤

1、配置 host-1

# 配置 vlan
uranus> set int state GigabitEthernet0/a/0 up
uranus> create sub-interface GigabitEthernet0/a/0 3
uranus> set int ip addr GigabitEthernet0/a/0.3 192.168.4.1/24
uranus> set int state GigabitEthernet0/a/0.3 up

2、配置 host-2

#（1）配置 vlan
uranus> set int state GigabitEthernet0/a/0 up
uranus> create sub-interface GigabitEthernet0/a/0 3
uranus> set int state GigabitEthernet0/a/0.3 up

#（2）配置 QinQ 接口
uranus> set int state GigabitEthernet0/c/0 up
uranus> create sub-interface GigabitEthernet0/c/0 4 dot1q 4 inner-dot1q 3
uranus> set int ip addr GigabitEthernet0/c/0.4 192.168.4.11/24
uranus> set int state GigabitEthernet0/c/0.4 up

#（3）桥接 vlan 和 QinQ 接口
uranus> set int l2 bridge GigabitEthernet0/a/0.3 1
uranus> set int l2 bridge GigabitEthernet0/c/0.4 1

#（4）配置 Ga 子接口添加二层 vlan tag
uranus> set int l2 tag-rewrite GigabitEthernet0/a/0.3 disable
uranus> set int l2 tag-rewrite GigabitEthernet0/a/0.3 push dot1q 4

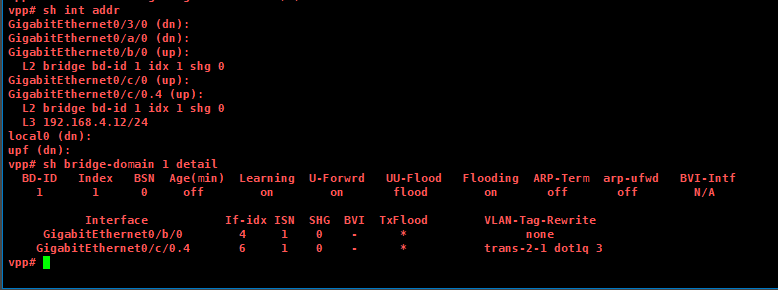

3、配置 host-3

#（1）配置 QinQ
uranus> set int state GigabitEthernet0/c/0 up
uranus> create sub-interface GigabitEthernet0/c/0 4 dot1q 4 inner-dot1q 3
uranus> set int ip addr GigabitEthernet0/c/0.4 192.168.4.12/24
uranus> set int state GigabitEthernet0/c/0.4 up

#（2）配置 Gc 子接口剥除二层 vlan tag
uranus> set int l2 tag-rewrite GigabitEthernet0/c/0.4 disable
uranus> set int l2 tag-rewrite GigabitEthernet0/c/0.4 translate 2-1 dot1q 3

#（3）启用 Gb 网卡，注此处不能使用子接口，否则报文会再次变成二层 vlan
uranus> set int state GigabitEthernet0/b/0 up

#（4）桥接 vlan 和 QinQ 接口
uranus> set int l2 bridge GigabitEthernet0/b/0 1
uranus> set int l2 bridge GigabitEthernet0/c/0.4 1

4、配置 host-4

# 配置 vlan
uranus> set int state GigabitEthernet0/b/0 up
uranus> create sub-interface GigabitEthernet0/b/0 3
uranus> set int ip addr GigabitEthernet0/b/0.3 192.168.4.2/24
uranus> set int state GigabitEthernet0/b/0.3 up

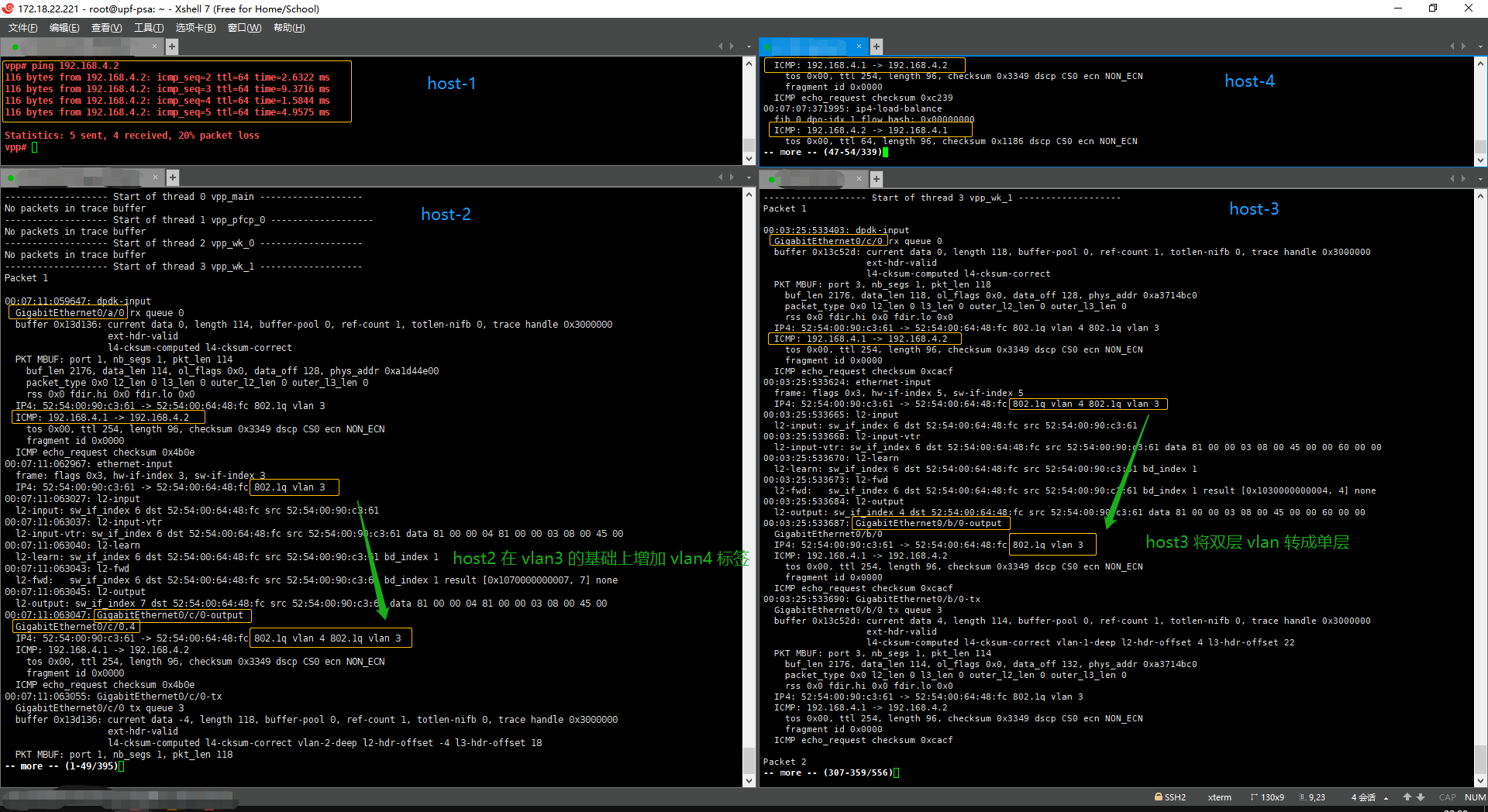

测试：

从 host1 ping host4：
