Bypass网卡调研

选型

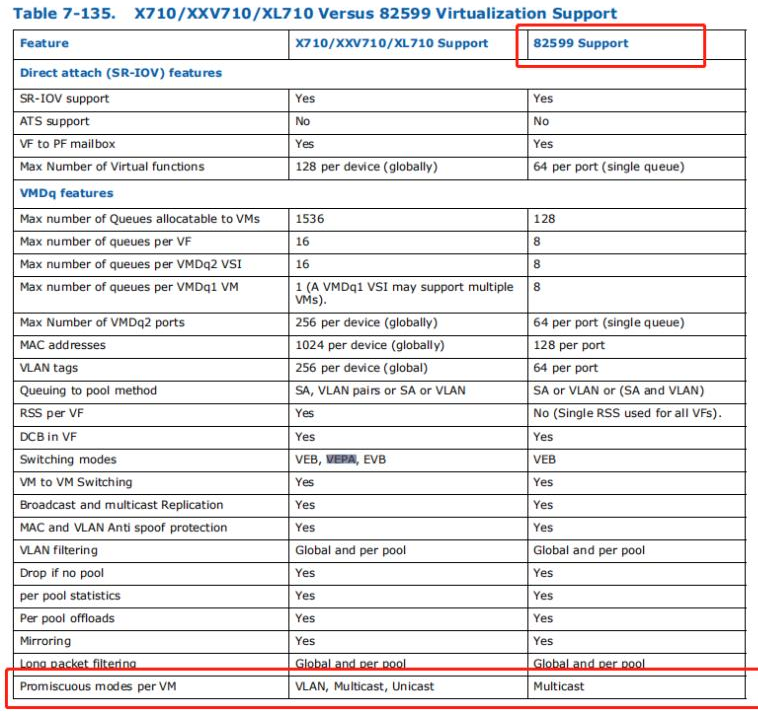

光润通的万兆Bypass网卡有x710和82599两种型号，下表是x710和82599网卡的对比：

image-20210525131515834

EVB：将VEPA作为基本实现方案，将多通道技术（Multi-Channel Technology）作为扩展方案。要求将所有的虚拟机流量都引向外部的物理交换机，因此与虚拟机相关的流量监管、控制策略和管理可扩展性问题得以解决。

VEPA：传统虚拟环境下，同一物理节点的不同虚拟机之间流量发送由虚拟机直接处理了，并不会发出网口。在VEPA下，虚拟机内部之间的流量不再由本地虚拟交换机处理，而是被强制发往物理网卡外部，由网卡上联的VEPA交换机接收处理后再发送回来。

Promiscuous modes per VM：x710支持vlan、组播和单播混杂，而82599只支持组播混杂。

我们的使用场景要求网卡支持VEPA和基于vlan的混杂，所以选型定为光润通F1002EBP-V3.5 X710-BM2万兆单路双光口Bypass网卡。

光润通Bypass卡物理架构

F1002EBP双端口光纤万兆以太网旁路服务器适配器支持正常、旁路和断开模式。在正常（Normal）模式下，端口是独立的接口，而在在旁路（BYPASS）模式 下，从一个端口接收的所有数据包都将传输到相邻端口，在断开（Disconnect）模式下，适配器模拟开关/路径电缆断开。

image-20210630162810707

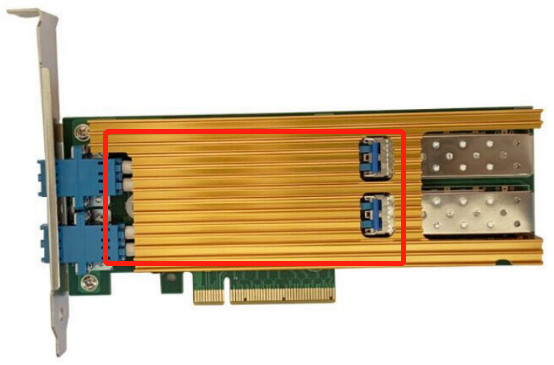

上图是该网卡的实物图，在正常模式下，流量经过红框进入设备中，在旁路模式下，红框前的两个光纤头应该在物理上直连了，流量在红框之前就从另一个口转出，此时的网卡就如同一根光纤，在断开模式下，流量不会进入红框内，也不会从另一个口转出。

各模式逻辑架构

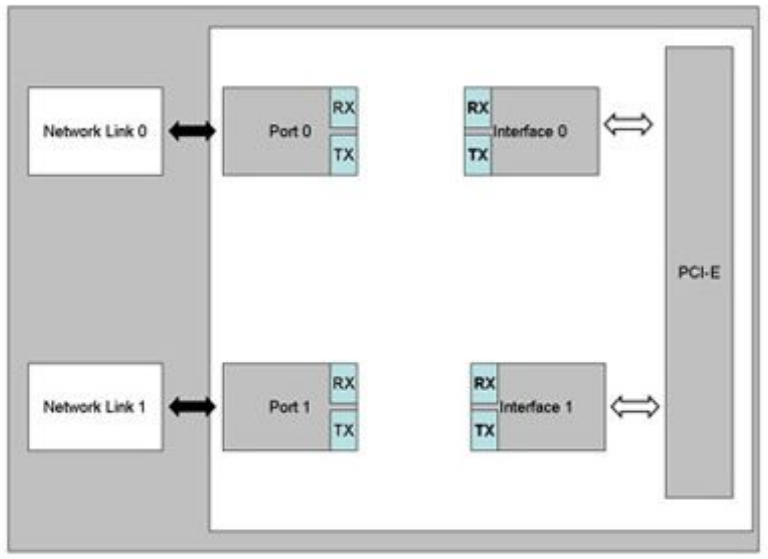

  • 正常模式

    image-20210630164143472

    此模式下，流量从端口进入设备，流量的转发由代码逻辑来决定。

  • 旁路模式

    image-20210630164218833

    此模式下，port 0的rx与port 1的tx连接，port 1的rx与port 0的tx相连，流量进入端口后直接从旁边端口转出。

  • 断开模式

    image-20210630164302586

    此模式下，网卡内部已经在物理层面断开连接，流量将不能通过网卡。

硬件实现原理

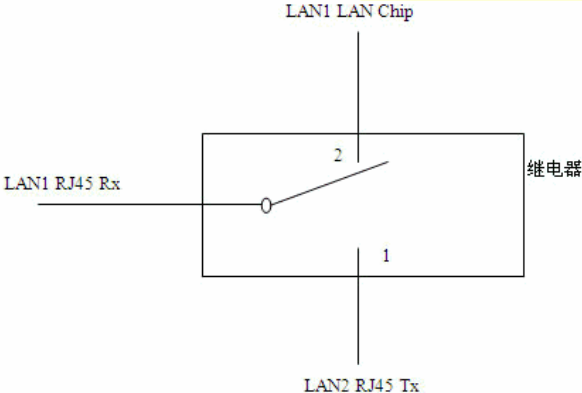

硬件层面上，要实现Bypass，主要使用的就是继电器。这些继电器连接两个Bypass网口的各个网口信号线，下图以其中一根信号线来说明继电器在其中的工作方式。当触发Bypass时，继电器内的开关将会跳到1的状态，Lan1和Lan2就导通了，当Bypass关闭后，开关就会导通到2上，这样LAN1和LAN2上的网络间通讯，就需要通过这台设备上的应用程序来实现了。

image-20210525175641610

我们的应用场景

  1. 如果部署在物理机，设备异常（如出现重启、关机、死机、掉电、UPGW进程异常），将接入基站的端口和接入核心网的端口完成Bypass切换。

  2. 如果部署在虚拟机，设备异常（如出现物理机重启、物理机关机、物理机死机、物理机掉电、虚拟机重启、虚拟机关机、虚拟机死机、虚拟机掉电、UPGW进程程异常），需要将接入基站的端口流量透传到接入核心网的端口。

  3. 所以无论采用哪种方式去部署，我们最终都要做到监控UPGW状态去控制切换Bypass。

光润通网卡支持度概述

  • 作为pf使用的支持场景

    作为物理网卡使用时，可以部署在宿主机，也可以被虚拟机接管，安装驱动和命令配置方式都一样，因为支持控制物理网卡切换Bypass，所以这种方式喂狗可以在UPGW代码中实现，UPGW异常后，看门狗超时，切换Bypass。

  • 作为vf使用的支持

    作为vf使用时，可以部署在宿主机，也可以被虚拟机接管，因为不支持控制SRIOV切换Bypass，只能控制物理网卡切换Bypass，所以当vf在虚拟机时，需要在宿主机监控虚拟机中UPGW进程的状态，异常时控制物理网卡切换Bypass，当部署在宿主机时可在代码中直接添加喂狗代码。

  • 对DPDK的支持

    可以支持DPDK接口管控，管控后也可切换Bypass。

使用方法

  • 安装驱动

    1. 解压厂家提供的驱动tar包（GRT_BYPASS_20210302.tar.gz）到指定目录下。

    2. 进入GRT_BYPASS/BP_Control目录下，先执行make再执行make install。

      问题：执行make时报错如下：

      image-20210525175641610

      解决方法：安装相关的内核软件包：

      yum install kernel-devel-$(uname -r)

    3. 在GRT_BYPASS/BP_Control目录下输入bpctl_start（每次机器重启后都需要在此目录下输入），然后可输入其它命令来控制Bypass。

  • Bypass切换方式

    1. 通过电源触发，配置电源打开关闭时网卡的Bypass模式：

      bpctl_util interface_name/pci_address/all set_bypass_pwoff on：设置电源关闭时的Bypass状态为on，可以指定对应Bypass网卡第一个端口的名字或者PCI地址来下发命令，也可以设定参数为all，让接管的所有Bypass网卡都切换为Bypass状态

      bpctl_util interface_name/pci_address/all set_bypass_pwoff off：设置电源关闭时的Bypass状态为off

      bpctl_util interface_name/pci_address/all set_bypass_pwup on：设置电源打开时的Bypass状态为on

      bpctl_util interface_name/pci_address/all set_bypass_pwup off：设置电源打开时的Bypass状态为off

    2. 直接由命令行设置网卡的Bypass模式：

      bpctl_util interface_name/pci_address/all set_bypass on：直接打开Bypass

      bpctl_util interface_name/pci_address/all set_bypass off：直接关闭Bypass

    3. 设置看门狗定时器，设置喂狗：

      bpctl_util interface_name/pci_address/all set_wd_exp_mode bypass：设置看门狗超时切换为Bypass状态

      bpctl_util interface_name/pci_address/all set_bypass_wd timevalue：设置看门狗超时的时间

      bpctl_util interface_name/pci_address/all set_wd_autoreset timevalue：设置自动喂狗模式，并设置喂狗时间

      bpctl_util interface_name/pci_address/all reset_bypass_wd：自己主动去喂狗（若在代码中喂狗用此命令的接口）

  • 命令总览

    Usage:
bpctl_util <if_scan|info|help>

if_scan      - refresh the list of network interfaces.
info         - print Program Information.
help         - print this message.

bpctl_util <if_index|bus:slot.function|all> <command> [parameters]

<if_index|bus:slot.function|all>   - interface name, for example, eth0, bus:slot.function, for example 0b:00.0, or all for all Bypass-SD/TAP-SD Control devices

<command>    - bypass control command (see Commands List).
Commands List:
is_bypass              - check if device is a Bypass/TAP controlling device
get_bypass_slave       - get the second port participate in the Bypass/TAP pair
get_bypass_caps        - obtain Bypass/TAP capabilities information
get_wd_set_caps        - obtain watchdog timer settings capabilities
get_bypass_info        - get bypass/TAP info
set_bypass             - set Bypass mode state
get_bypass             - get Bypass mode state
get_bypass_change      - get change of Bypass mode state from last status check
set_dis_bypass         - set Disable Bypass mode
get_dis_bypass         - get Disable Bypass mode state
set_bypass_pwoff       - set Bypass mode at power-off state
get_bypass_pwoff       - get Bypass mode at power-off state
set_bypass_pwup        - set Bypass mode at power-up state
get_bypass_pwup        - get Bypass mode at power-up state
set_std_nic            - set Standard NIC mode of operation
get_std_nic            - get Standard NIC mode settings
set_bypass_wd          - set watchdog state
get_bypass_wd          - get watchdog state
get_wd_time_expire     - get watchdog expired time
get_wd_expire          - get watchdog expired status
reset_bypass_wd        - reset watchdog timer
set_tx                 - set transmit enable / disable
get_tx                 - get transmitter state (enabled / disabled)
set_tpl                - set TPL enable / disable
get_tpl                - get TPL state (enabled / disabled)
set_wait_at_pwup       - set wait_at_pwup enable / disable
get_wait_at_pwup       - get wait_at_pwup (enabled / disabled)
set_force_link_on      - set force_link_on enable / disable
get_force_link_on      - get force_link_on (enabled / disabled)
set_disc               - set Disc mode state
get_disc               - get Disc mode state
get_disc_change        - get change of Disc mode state from last status check
set_dis_disc           - set Disable Disc mode
get_dis_disc           - get Disable Disc mode state
set_disc_pwup          - set Disc mode at power-up state
get_disc_pwup          - get Disc mode at power-up state
set_wd_exp_mode        - set adapter state when WDT expired
get_wd_exp_mode        - get adapter state when WDT expired
set_wd_autoreset       - set WDT autoreset mode
get_wd_autoreset       - get WDT autoreset mode
set_bypass_pwoff_delay - set bypass delay time in power-off state
get_bypass_pwoff_delay - get bypass delay time in power-off state
set_bypass_pwup_delay  - set bypass delay time in power-up state
get_bypass_pwup_delay  - get bypass delay time in power-up state

[parameters] - set_bypass_wd command:
                   WDT timeout interval, msec (0 for disabling WDT).
               set_bypass_pwup_delay/set_bypass_pwoff_delay commands:
                   delay time interval, msec (0 for disabling delay).
               set_bypass/set_bypass_pwoff/set_bypass_pwup/set_dis_bypass commands:
                   on/off for enable/disable Bypass
               set_std_nic command:
                   on/off for enable/disable Standard NIC mode
               set_tx command:
                   on/off for enable/disable transmit
               set_tpl command:
                   on/off for enable/disable TPL
               set_wait_at_pwup command:
                   on/off for enable/disable wait_at_pwup
               set_force_link_on command:
                   on/off for enable/disable force_link_on
               set_disc/set_disc_pwup/set_dis_disc commands:
                   on/off for enable/disable Disc
               set_wd_exp_mode command:
                   bypass/tap/disc for bypass/tap/disc mode
               set_wd_autoreset command:
                   WDT autoreset interval, msec (0 for disabling WDT autoreset).

Example: bpctl_util eth0 set_bypass_wd 5000
         bpctl_util eth0 set_bypass_pwup_delay 10000
         bpctl_util all set_bypass on
         bpctl_util eth0 set_wd_exp_mode bypass
         bpctl_util 0b:00.0 set_bypass_pwup on
