UPGW 代码分析

代码结构概览

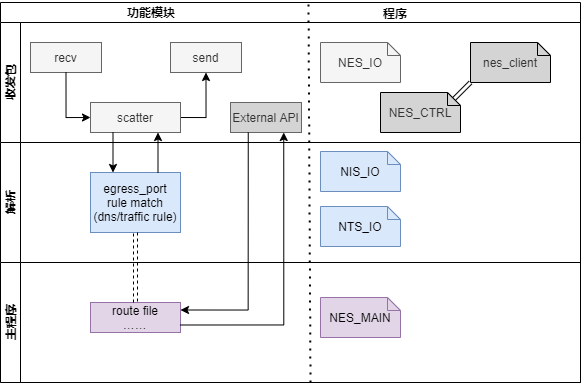

UPGW 程序主要由 NES_MAIN 程序启动 NES_IO 、 NIS_IO 、 NTS_IO 、 NES_CTRL 四个线程来实现，另外有 nes_client 程序作为命令行客户端单独运行。各程序功能大致如下图：

主程序 NES_MAIN

功能：初始化 NES 程序，启动 NES_IO 、 NIS_IO 、 NTS_IO 、 NES_CTRL 线程。
程序入口:

代码逻辑：

# file : nes_main.c
NES_MAIN
|_ rte_eal_init
|_ getenv("NES_SERVER_CONF")
|_ nes_cfgfile_load
|_ nes_cfgfile_entry # 初始化 redis 服务器数据库的连接
|_ init_redis_config
|_ nes_mempool_init
|_ nes_ring_init # 初始化 ring 环
|_ nes_init_interfaces # 初始化接口
|_ rte_eal_remote_launch(nes_io_main, NULL, LCORE_IO);     # NES_IO 四个线程分开四个核
|_ rte_eal_remote_launch(nts_io_main, NULL, LCORE_NTS);    # NTS_IO
|_ rte_eal_remote_launch(nis_io_main, NULL, LCORE_NIS);    # NIS_IO
|_ rte_eal_remote_launch(nes_ctrl_main, NULL, LCORE_CTRL); # NES_CTRL
|_ is_avp_enabled
   |_ nes_cfgfile_has_section
      |_ nes_dev_kni_init
|_ for (;;)
   |_ for (i = 1; i <= lcores_count; i++)
      |_ rte_eal_get_lcore_state
      |_ if (state != RUNNING)
         |_ rte_vhost_driver_unregister
         |_ nes_cfgfile_close
         |_ nes_routefile_close
         |_ rte_eal_wait_lcore(i)
   |_ rte_pause
|_ nes_cfgfile_close
|_ nes_routefile_close

具体代码说明：

ring 环初始化

# file : nes_ring.c
# nes_ring_init : ring 环初始化函数
# 关键数据结构  static nes_ring_params_t nes_ring_params_table[ ]
nes_ring_init
|_ nes_ring_lookup_init
|_ nes_ctrl_ctor_ring_list
|_ for (i = 0; nes_ring_params_table[i].name != NULL; i++) # nes_ring_params_table 是依据方向和协议定义的全局表
   |_ nes_ring_instantiate(&newring, &nes_ring_params_table[i]) # 1、初始化所有 ring 环的成员函数
      |_ nes_ring_lookup_entry_get(params->name,newring)
      |_ (*newring)->ctor = nes_ring_ctor # 构造函数(仅指针，非调用)
      |_ (*newring)->dtor = nes_ring_dtor;
      |_ (*newring)->deq       =  nes_ring_deq_sc;
      |_ (*newring)->deq_burst =  nes_ring_deq_burst_sc;
      |_ (*newring)->enq = (YES == params->multiproducer ?nes_ring_enq_mp : nes_ring_enq_sp);
      |_ (*newring)->enq_burst=(YES==params->multiproducer?nes_ring_enq_burst_mp:nes_ring_enq_burst_sp);
   |_ newring->ctor(newring, &nes_ring_params_table[i]) # 2、调用 ring 环的初始化函数，即 nes_ring_ctor


# nes_ring_ctor
# NES_STATIC int nes_ring_ctor(nes_ring_t *self, void *arg)
# 该函数仅初始化 nes ring
nes_ring_ctor
|_ rte_ring_create # 依据 nes_ring_params_table 全局标量的 name 和 count 成员创建 ring
|_ nes_ring_set_flow
   |_ nts_edit_ring_flow_set # 依据不同队列名调用队列处理函数，详见 NTS_IO 的 flow 初始化内容
|_ nts_io_routing_tables_get
|_ nes_ctrl_add_ring(self, self->ring->name)

总结：

NES_MAIN 主程序负责内存、接口、ring 环等初始化，然后启动子模块的线程。有些在线程中直接使用的数据结构初始化操作在 NES_MAIN 中线程启动前可以找到。

线程 NES_IO

功能：收发数据包，分发 ring 环。
程序入口：

代码逻辑：

# file : nes_io.c
static nes_queue_t nes_io_devices;

nes_io_main
|_ nes_io_init
|_ while (THREADS_MASK != rte_atomic32_read(&threads_started)) # 等触发
|_ for (;;)
   |_ NES_QUEUE_FOREACH(node, &nes_io_devices)
   |_ device->recv(node->data,NULL); # 调用接收函数
   |_ device->scatter(node->data,NULL); # 调用分发函数
   |_ device->send(node->data,NULL); # 调用发送函数
   |_ nes_queue_remove(&nes_io_devices,node) # 调用移除函数

# nes_queue_t -> nes_queue_node_t -> data === nes_dev_t [recv/scatter/send/remove]

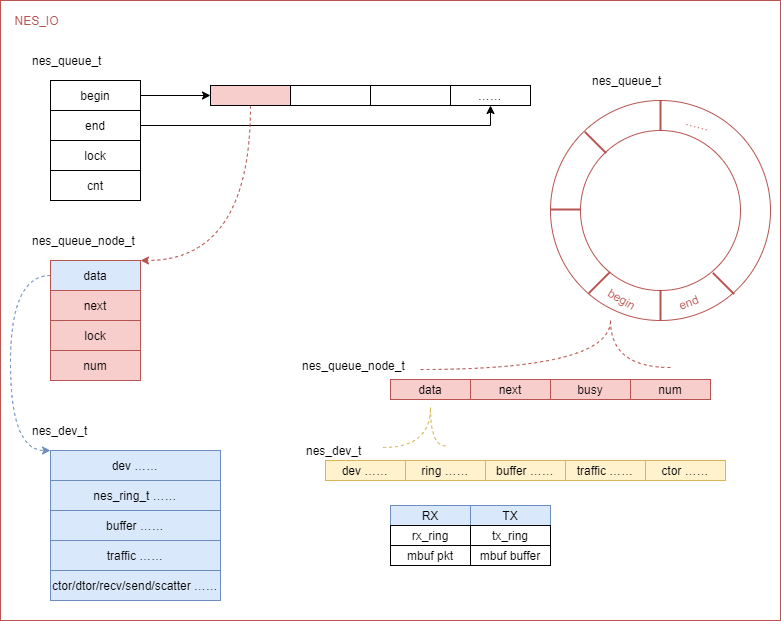

主要数据结构：struct nes_queue_t nes_io_devices

// file : nes_dev.h
typedef struct nes_dev_s {
    nes_dev_id_t dev;
    nes_dev_id_type dev_type;

    nes_ring_t **rx_rings;
    int rx_ring_cnt;

    nes_ring_t *rx_default_ring;
    nes_ring_t *tx_ring;

    struct rte_mbuf *rx_pkts[MAX_BURST_SIZE];
    int rx_cnt;

    struct rte_mbuf *tx_buffer[TX_BUFFER_SIZE];
    int tx_buffer_cnt;
    uint64_t retry_send_start;
    uint64_t retry_timeout_cycles;

    struct ether_addr mac_address;

    nes_dev_traffic_type traffic_type;
    nes_dev_traffic_dir traffic_dir;
    int egres_port;
    char *name;
    uint8_t nes_port_id;
    uint8_t remove;
    struct rte_ip_frag_tbl *frag_tbl;
    struct rte_ip_frag_death_row death_row;
    uint16_t MTU;

    struct nes_ctrl_dev_s *dev_stats;
    int (*ctor)(struct nes_dev_s *self, void *data);
    int (*dtor)(struct nes_dev_s *self, void *data);
    int (*recv)(struct nes_dev_s *self, void *data);
    int (*send)(struct nes_dev_s *self, void *data);
    int (*scatter)(struct nes_dev_s *self, void *data);

} nes_dev_t;

// file : libnes_queue.h
typedef struct nes_queue_node_s {
    void              *data;  // 数据部分是 nes_dev_t 的格式
    struct nes_queue_node_s *next;
    rte_atomic16_t     busy; // 忙闲状态值
    int                num;
} nes_queue_node_t;

// file : libnes_queue.h
typedef struct nes_queue_s {
    nes_queue_node_t *begin; // 开始节点指针
    nes_queue_node_t *end;  // 结束节点指针
    rte_spinlock_t lock;
    int cnt;
} nes_queue_t; // 队列

关键代码分析：

scatter 分发处理函数

作用：将数据包分发到下一个处理的 ring 环中。

处理流程：

NES_MAIN 初始化时，把 ring 的 scatter 指针指向各函数（ scatter_eth_DIRECTION_TYPE )

# file : nes_main.c
nes_init_interfaces
|_ nes_dev_port_new_device # file : nes_dev_port.c
   |_ for (i:0->count_port_devices)
      |_ nes_cfgfile_entry(port_name, TRAFFIC_DIRECTION, &buffer) #从文件读取流量方向 direction
      |_ nes_cfgfile_entry(port_name, TRAFFIC_TYPE, &buffer) # 从文件读取流量类型 type
      |_ switch (port_dev->traffic_dir)
         |_ switch (port_dev->traffic_type)
            |_  port_dev->scatter = &scatter_eth_"direction"_"type" # 注意此处仅是指针，非调用

NES_IO 获取报文时，调用 scatter_eth_DIRECTION_TYPE 系列函数：

# file : nes_dev_port.c
# static FORCE_INLINE void scatter_eth_packets(struct nes_dev_s *self, int flags)
scatter_eth_"direction"_"type"
|_ scatter_eth_packet # 先判断 VLAN 和非 IP4 ，然后才判断类型是否为 LTE 继而处理 GTPU 等。
   |_ foreach i:0 -> self->rx_cnt
      |_ if ETHER_TYPE_VLAN # VLAN （局域网、二层分离）
      |_ if not ETHER_TYPE_IPv4 # IP4
      |  |_ self->rx_default_ring
      |  |_ continue;
      |_ if SCATTER_FL_LTE
      |  |_ if SCATTER_FL_BOTH
      |  |_ if IP_PROTO_SCTP
      |  |  |_ if SCATTER_FL_BOTH
      |  |  |_ else if SCATTER_FL_UPSTREAM
      |  |  |_ else if SCATTER_FL_DOWNSTREAM
      |  |_ if IP_PROTO_UDP
      |  |  |_ if SCATTER_FL_IP
      |  |     |_ if SCATTER_FL_BOTH
      |  |     |_ else if SCATTER_FL_UPSTREAM
      |  |     |_ else if SCATTER_FL_DOWNSTREAM
      |  |_ if SCATTER_FL_BOTH
      |  |_ else if SCATTER_FL_DOWNSTREAM
      |  |_ if UDP_GTPU_PORT && GTPU_MSG_GPDU
      |  |  |_ if SCATTER_FL_BOTH
      |  |  |_ else if SCATTER_FL_UPSTREAM
      |  |_ else if UDP_GTPC_PORT
      |  |  |_ if SCATTER_FL_BOTH
      |  |  |_ else if SCATTER_FL_UPSTREAM
      |  |_ else
      |  |  |_ if SCATTER_FL_IP
      |  |     |_ if SCATTER_FL_BOTH
      |  |     |_ else if SCATTER_FL_UPSTREAM
      |  |     |_ else if SCATTER_FL_DOWNSTREAM
      |  |_ else
      |_ else if SCATTER_FL_IP
         |_ if SCATTER_FL_BOTH
            |_ else if SCATTER_FL_UPSTREAM
            |_ else if SCATTER_FL_DOWNSTREAM

总结

NES_IO 线程主要负责数据包从物理接口收到之后的第一道分发处理操作，通过调用 recv 、 scatter 、 send 等函数指针实现，具体的函数实例化则是在 NES_MAIN 中初始化时完成。

线程 NIS_IO

功能：接收 NES_IO 分发过来的数据包，出队进行第二道处理，负责 GTPUC 、 GTPC 、 RNIS 、 SCTP 协议的 ring 环处理。
程序入口：

代码逻辑：

# file : nis_io.c
nis_io_main
|_ nis_io_init # 初始化 nis_ring 等
|_ rte_atomic32_add
|_ for (;;)
   |_ NES_QUEUE_FOREACH(node, &nis_io_rings) # 数据结构: nes_queue_t nis_io_rings
   |_ in_ring->deq_burst # 调用批量出队函数
   |_ in_ring->flow # 调用流处理函数

关键代码分析：

flow 流处理函数

作用：依据流量方向操作数据包

处理流程：

flow 指针初始化：

# file : nis_io.c
nis_io_init
|_ nis_io_init_traffic_rings
   |_ nes_ring_find( NIS_'direction'_'protocol' ) # nes_ring_params_table 中又定义
   |_ for ( 0->NIS_RX_RINGS_CNT )
      |_ nes_queue_enqueue
|_ nis_io_init_flows
   |_ nis_io_ring_flow_set
      |_ rings->flow = nis_io_'direction'_flow
         |_ nes_dev_get_egressring_from_port_idx
            |_ return devices_tab[id].device->rx_default_ring # 数据结构 nes_tabq_t devices_tab

# file : nes_ring.c
# nes_ring_init 将根据 nes_ring_params_table 创建 ring
nes_ring_init
|_ nes_ring_instantiate
|_ newring->ctor(newring, &nes_ring_params_table[i]) # 调用初始化指针给flow赋值，但 NIS 不在此赋值。

调用逻辑：

# nis_io.c
rings->flow = nis_io_'direction'_flow
|_ nes_dev_get_egressring_from_port_idx
|_ return devices_tab[id].device->rx_default_ring # 数据结构 nes_tabq_t devices_tab

总结：

NIS_IO 线程在 NES_IO 之后负责数据包的第二道分发处理操作，依据数据包上行或下行处理数据包出口。

线程 NTS_IO

功能：匹配规则，分流。
程序入口：

代码调用逻辑：

# file : nts_io.c
static nes_queue_t nts_io_rings;

nts_io_main
|_ nts_io_init
|_ rte_atomic32_add(&threads_started, THREAD_NTS_IO_ID);
|_ for (;;)
   |_ NES_QUEUE_FOREACH(node, &nts_io_rings)  # nes_queue_node_t *node
      |_ in_ring->deq_burst # 出队处理 nes_ring_t *in_ring = node->data;
      |_ in_ring->flow # 调用处理函数
      |_ nes_queue_remove(&nts_io_rings, node) # 删除处理

主要数据结构：nes_queue_t nts_io_rings;

// file : nes_ring.h
/**
* Abstract ring object
*/
typedef struct nes_ring_s {
    struct rte_ring *ring;
    nts_lookup_tables_t *routing_tables;
    uint8_t remove;

    struct nes_ctrl_ring_s *ring_stats;
    int (*ctor)(struct nes_ring_s *, void *);  // 构造
    int (*enq)(struct nes_ring_s *, void *);   // 入队
    int (*enq_burst)(struct nes_ring_s *, void **, int); // 批量入队
    int (*flow)(struct nes_ring_s *, void **, int);  //
    int (*deq)(struct nes_ring_s *, void **);  // 出队
    int (*deq_burst)(struct nes_ring_s *, void **, int);  // 批量出队
    int (*dtor)(struct nes_ring_s *, void *);  // 析构
} nes_ring_t;

关键代码分析：

flow 流处理函数

作用：依据流量方向和协议类型操作数据包

处理流程：

flow 指针初始化：

# file : nts_io.c
nts_io_init
|_ nts_lookup_init
|_ nts_edit_init

# file : nes_ring.c
nes_ring_init
|_ newring->ctor(newring, &nes_ring_params_table[i]) # int nes_ring_ctor(nes_ring_t *self, void *arg)
   |_ nes_ring_set_flow(self) # flow
   |_ self->routing_tables = nts_io_routing_tables_get(); # routing_table

实现逻辑：

# nes_ring.c
# NES_STATIC int nes_ring_ctor(nes_ring_t *self, void *arg)
nes_ring_ctor
|_ rte_ring_create # 依据 nes_ring_params_table 全局标量的 name 和 count 成员创建 ring
|_ nes_ring_set_flow
   |_ nes_ring_name
   |_ nts_edit_ring_flow_set
      |_ if NTS_DWSTR_GTP
         |_ ring->flow = nts_flow_downstream_gtp # flow 指针赋值（注意，非调用）
      |_ else if NTS_UPSTR_GTP
         |_ ring->flow = nts_flow_upstream_gtp
      |_ else if NTS_DWSTR_IP
         |_ ring->flow = nts_flow_downstream_ip
      |_ else if NTS_UPSTR_IP
         |_ ring->flow = nts_flow_upstream_ip
      |_ else if NTS_LBP_PREFIX || NTS_VM_PREFIX || NTS_KNI_PREFIX || NTS_AVP_PREFIX
         |_ ring->flow = nts_flow_vm
      |_ else if EDGE_DNS_RING_NAME
         |_ ring->flow = nts_flow_edge_dns

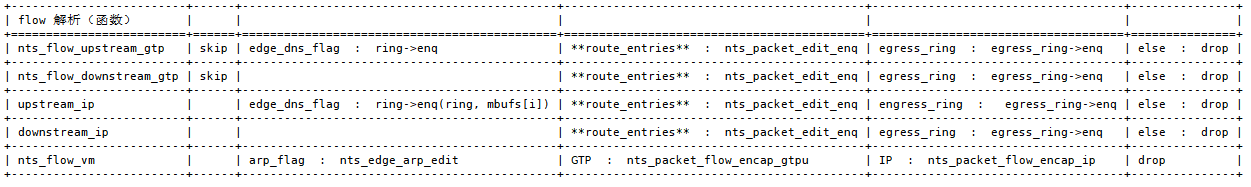

以 nts_flow_upstream_ip 为例

# file : nts_edit.c
nts_flow_upstream_ip
|_ for (i:0 -> mbuf_num ) # 处理 upstream 包
   |_ nts_egde_dns_hdr_parse_ip # IP 头处理
   |_ nes_dev_get_egressring_from_port_idx # 查找端口
   |_ nes_lookup_entry_find # 在 nes_lookup_table_t 中查找入口   ????
   |_ nes_lookup_entry_add # 如果表中没有，则添加
   |_ domainname_check # 检查域名
|_ nes_acl_lookup # 查找 acl 规则
|_ nes_ring_find # 查找边缘 ring 环
|_ for (i:0 -> mbuf_num ) # 处理发送边缘包
   |_ ring->enq(ring, mbufs[i]) # 是边缘的包则入队到边缘 ring 中
   |_ nts_packet_edit_enq # 非边缘包，但需要转发，则改写包的路由信息
   |_ egress_ring->enq(egress_ring, mbufs[i]) # 直连透传，无需路由转发
   |_ NES_STATS_RING_UPDATE # 其他情况 drop 并统计弃包个数

其他处理也类似，有两个 for 循环，一个处理入包，一个处理出包。

image-table5

总结：

NTS_IO 线程负责数据包的协议业务处理，主要通过调用 flow 成员函数实现，根据数据包方向和协议类型做具体的操作。

线程 NES_CTRL [本地 server 端]

功能：监听远程调用。
程序入口：

代码调用逻辑：

# file : nes_ctrl.c
nes_ctrl_main
|_ nes_ctrl_init # 初始化(查找 ring 环)
|_ nes_domainame_lookup_init # dns 查找初始化
|_ nes_lookup_ctor(server_table, &lookup_table_params)
|_ for (NES_FOREVER_LOOP)
   |_ analyze_buffer
      |_ nes_handle_msg
      |_ write(client->fd, buf_ptr, resp_size)
|_ nes_lookup_dtor(server_table); # 析构
|_ rte_free(server_table);

# file : nes_ctrl.c
nes_handle_msg
|_ switch (api_msg->function_id)
   |_ nes_ctrl_stats_dev
   |_ nes_ctrl_show_dev_all
   |_ nes_ctrl_show_list
   |_ nes_ctrl_get_mac_addr
   |_ nes_ctrl_route_add
   |_ nes_ctrl_mirror_add
   |_ nes_ctrl_route_del
   |_ nes_ctrl_route_del_by_uuid
   |_ nes_ctrl_clear_routes
   |_ nes_ctrl_route_show
   |_ nes_ctrl_route_show_by_uuid
   |_ nes_ctrl_route_list
   |_ nes_ctrl_clear_stats
   |_ nes_ctrl_stats_ring
   |_ nes_ctrl_show_ring_all
   |_ nes_ctrl_kni_add
   |_ nes_ctrl_kni_del
   |_ nes_domainname_add
   |_ nes_domainame_del
   |_ nes_domainame_show
   |_ nes_domainame_list
   |_ nes_sync_data
|_ switch ((enum nes_flow_function_id) api_msg->function_id)
   |_ nes_ctrl_flow_add
   |_ nes_ctrl_flow_show
   |_ nes_ctrl_flow_del
   |_ nes_ctrl_routing_data_add
   |_ nes_ctrl_routing_data_del
   |_ nes_ctrl_routing_data_show
   |_ nes_ctrl_encap_show

关键代码分析：

epoll 的使用

# file : nes_ctrl.c
nes_ctrl_main
|_ set_sock_non_blocking # 设置 socket 监听非阻塞
|_ epoll_create1 # 创建 epoll
|_ epoll_ctl # 设置 epoll 事件
|_ for (NES_FOREVER_LOOP)
   |_ n = epoll_wait # 等待 epoll 时间
   |_ for (i = 0 -> n)
      |_ if (conn.listen_sock == events[i].data.fd) # 处理建链
         |_ nes_lookup_entry_get # 把监听到的 fd 添加到 server_table ，为它分配空间？
      |_ else if ((events[i].events & EPOLLIN)) # 接收数据
         |_ analyze_buffer
      |_ else if events[i].events === EPOLLERR || EPOLLHUP || EPOLLIN # epoll error
         |_ close (events[i].data.fd);

总结：

NES_CTRL 线程负责创建命令行 server 端，通过 epoll 方式监听客户端的请求，在命令函数中实现相关命令行的操作。

独立程序 NES_CLIENT [ client 端]

功能：作为命令行供用户操作配置信息使用，其中包括路由配置、 ring 环配置、 flow 配置、domain 配置等。
程序入口：

代码调用逻辑：

# file : nes_client.c
main
|_ nes_cmdline_file_manager # 信息输出重定向到文件中
   |_ cmdline_new(main_ctx, "# ", fd, fd_out) # 创建命令行实例，数据结构: main_ctx
   |_ cmdline_interact # 进入命令行交互
|_ nes_cmdline_manager # 信息输出到标准输出中
   |_ cmdline_stdin_new(main_ctx, "# ") # 创建命令行实例，数据结构: main_ctx
   |_ cmdline_interact # 进入命令行交互

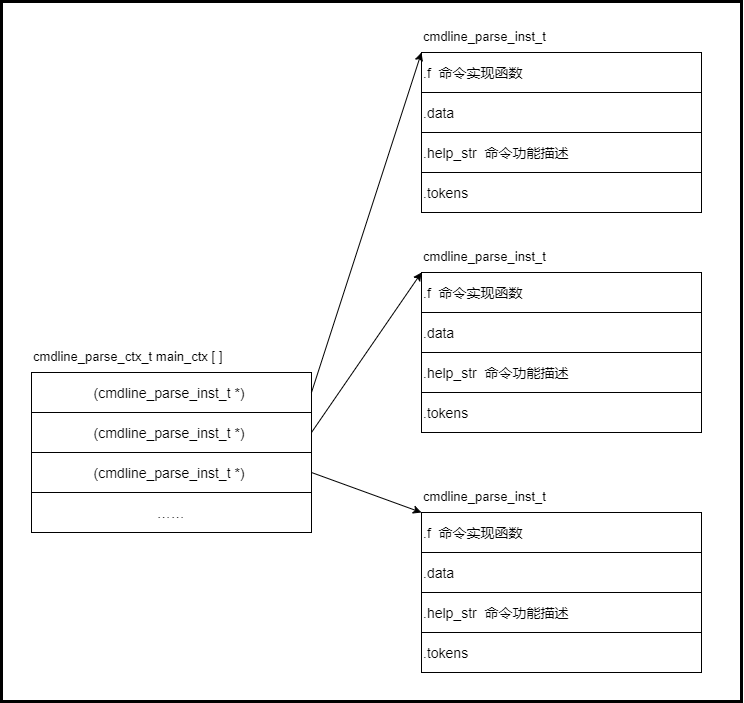

数据结构：

关键代码说明：

client 线程与 server 线程之间通过 socket 通信

# file : nes_cli.c

# nes_conn_init_parsed
# 初始化 socket 链接
nes_conn_init_parsed
|_ nes_conn_init # 依据 ip 地址和 port 获取 socket fd
   |_ nes_conn_start # 使用 select 方式建立连接

# nes_send_api_msg
# 在具体命令实现函数中，使用 nes_send_api_msg 发送并接收数据
nes_send_api_msg
|_ send
|_ recv

# nes_conn_close
# 关闭 socket 连接
nes_conn_close
|_ close

总结

nes_client 是独立的命令行客户端程序，与 nes_ctrl 服务端通过 socket 方式通信，启动时需要先启动 nes 以使服务端监听端口，再启动 nes_client 并建立连接。

reference

DPDK ACL 算法介绍： https://www.jianshu.com/p/0f71f814d73e

DPDK ACL 的使用：http://jiangzhuti.me/posts/DPDK%E4%B8%ADACL(Access-Control-List)%E7%9A%84%E4%BD%BF%E7%94%A8

DPDK CMD 相关函数：https://doc.dpdk.org/api-2.1/cmdline_8h_source.html
