Upstream 转发实现原理

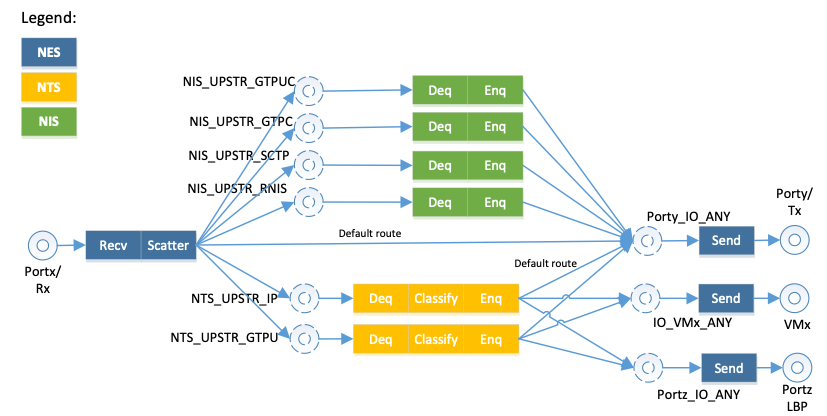

NES_IO 永循环的轮询着 3 个流量端口（包括：Up、Down、LBP），当 Upstream 收到 UE 的上行流量后，通过 scatter（分发）函数对上行流量的类型（如上图）进行区分，首先会区分是否为 IP 报文，如果是，则对应分发至不同的逻辑 Ring 环中；否则，则直通到 Downstream 转发。

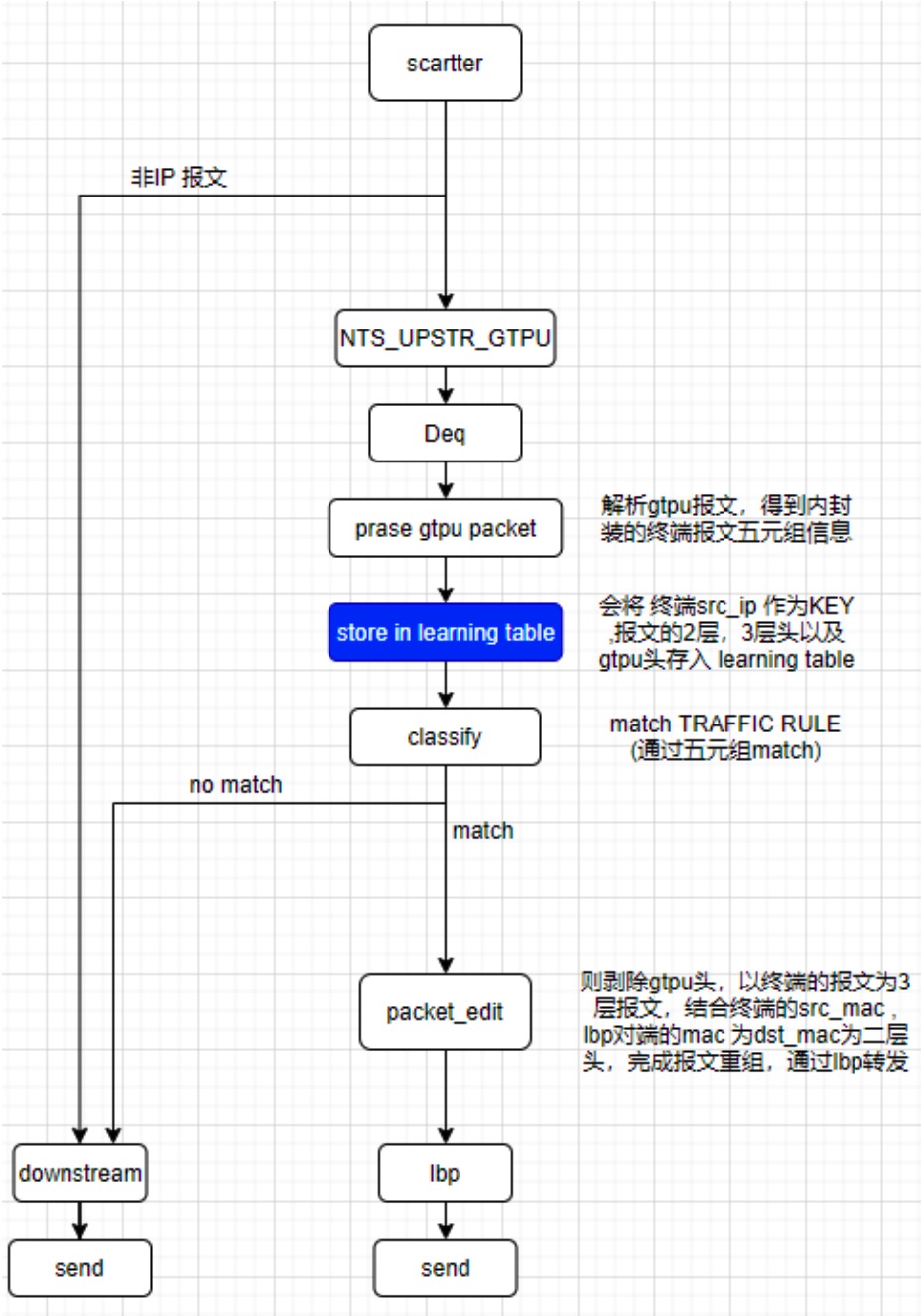

以 GTP-U 报文为例，分析其转发流程：

注意蓝色框中，NES_IO 将上行 GTP-U 报文内封的 src_ip（UE IP）为 key 存入 learning table 中。
